Das Röhrenmeßgerät Funke W19 - Aufbau und Arbeitsweise

Downloads im PDF-Format

Schablone zum Auslesen der Lochpositionen

Prüfkartenverzeichnis (Innenseite des Deckels) kann auf DIN-A 3 plus im Copyshop ausgedruckt werden

Original  oder in  Schwarz/weiß





Achtung!
Die Benutzung der nachfolgend aufgeführten Prüfkarten geschieht auf eigene Gefahr!

Vgl. dazu die rechtlichen Informationen



Beim  Ausdruck der folgenden Karten müsst Ihr darauf achten, dass beim Drucken die Option “an Seite anpassen” nicht ausgewählt ist. Oder umgekehrt muss die Option “in Originalgröße drucken” aktiv sein. Ansonsten stimmt die Größe des Ausdrucks nicht und die Karte passt nicht auf den Kreuzschienenverteiler.

Prüfkarten für den Selbsttest

S0001    Prüfung der Brennspannung des Glimmstabilisators (statisch)
S0002    Prüfung der Brennspannung des Glimmstabilisators (dynamisch)
S0003    Prüfung der Schalterstellung 3 (Schluss Heizfaden gegen Kathode)
S0004    Prüfung der Schalterstellung 4 (Schluss Kathode gegen Anode)
S0005    Prüfung der Schalterstellung 5 (Schluss Kathode gegen Hilfsgitter)
S0006    Prüfung der Schalterstellung 6 (Schluss Kathode gegen Steuergitter)
S0007    Prüfung der Schalterstellung 7 (Schluss Kathode gegen zweite Anode)
S0008    Prüfung der Schalterstellung 8 (Schluss Steuergitter gegen Hilfsgitter)
S0009    Prüfung der Schalterstellung 9 (Schluss Steuergitter gegen Anode)
S0010    Prüfung der Schalterstellung 10 (Schluss Hilfsgitter gegen Anode)
S0011    Prüfung des Gitterwiderstands von 2 k
Ω
S0012    Prüfung der Steuergitterspannung bei der Emissionsmessung
S0013    Prüfung der Anzeigegenauigkeit des Instruments: Messbereich 250 mA
S0014    Prüfung der Anzeigegenauigkeit des Instruments: Messbereich 100 mA
S0015    Prüfung der Anzeigegenauigkeit des Instruments: Messbereich 50 mA
S0016    Prüfung der Anzeigegenauigkeit des Instruments: Messbereich 25 mA
S0017    Prüfung der Anzeigegenauigkeit des Instruments: Messbereich 10 mA
S0018    Prüfung der Anzeigegenauigkeit des Instruments: Messbereich 5 mA
S0019    Prüfung der Anzeigegenauigkeit des Instruments: Messbereich 2,5 mA
S0020    Prüfung der Anzeigegenauigkeit des Instruments: Messbereich 1 mA
S0021    Prüfung der negativen Gitterspannung für den Test der Steuerwirkung in Stellung 13
S0022    Prüfung des Gitterwiderstands von 1 M
Ω
S0023    Prüfung des Federkontakts “a”
S0024    Prüfung der Federkontakte “b” und “c”
S0025    Prüfung des Federkontakts “d”
S0026    Prüfung des Federkontakts ”e”
S0027    Prüfung des Federkontakts ”f”
S0028    Prüfung des Federkontakts “g”
S0029    Prüfung des Federkontakts “h”
S0030    Prüfung des Federkontakts “i”
S0031    Prüfung des Federkontakts “k”
S0032    Prüfung des Federkontakts “l”
S0033    Prüfung des Federkontakts “m”
S0034    Prüfung der Drehschalterkontakte 2 und 3
S0035    Prüfung der Drehschalterkontakte 4, 9 und 10
S0036    Prüfung der Drehschalterkontakte 5 und 8
S0037    Prüfung des Drehschalterkontakts 6
S0038    Prüfung des Drehschalterkontakts 7
S0039    Prüfung des Drehschalterkontakts 11
S0040    Prüfung der Drehschalterkontakte 12, 13 und 14
S0041    Prüfung des Widerstands von 1190
Ω
S0042    Prüfung des Widerstands von 1880
Ω
S0043    Prüfung des Widerstands von 2225
Ω
S0044    Prüfung des Widerstands von 1515
Ω
S0045    Prüfung des Widerstands von 1010
Ω
S0046    Prüfung des Widerstands von 500
Ω
S0047    Prüfung der Widerstände von 90
Ω (50 Ω + 40 Ω)
S0048    Prüfung des Kondensators von 8 µF
S0049    Prüfung des Widerstands von 9.920 Ω
S0050    Prüfung der Shunts im Messwerk
S0051    Prüfung der verborgenen Widerstände von 100
Ω vor G2
S0052    Prüfung der verborgenen Widerstände von 100
Ω vor G
S0053    Prüfung der Anoden-Wechselspannungen
S0054    Prüfung der Anoden-Gleichspannungen

Prüfkarten für den Leuchtwinkeladapter:
Weitere Karten sind möglich. Bitte anfragen.

L0004    HM85
L0030    EM80  +  6BR5
L0168    EM85  +  6DU6
L0267    UM35
L0296    EM11
L0313    EM4
L0317    UM11
L0318    UFM11
L0348    UM4 + 10M2
L0441L  EM83 (linkes System)
L0441R  EM83 (rechtes System)
L0646    EM71  +  EM71a  +  EM72
L0648    6E5 auf Oktalsockel
L0961    UM80
L0963    EM34  +  6CD7  +  6M2  +  64ME
L1033    PM84
L1051    EAM86
L1163    EM800  +  EM84  +  EM840  +  EM87

Prüfkarten für Doppeltrioden

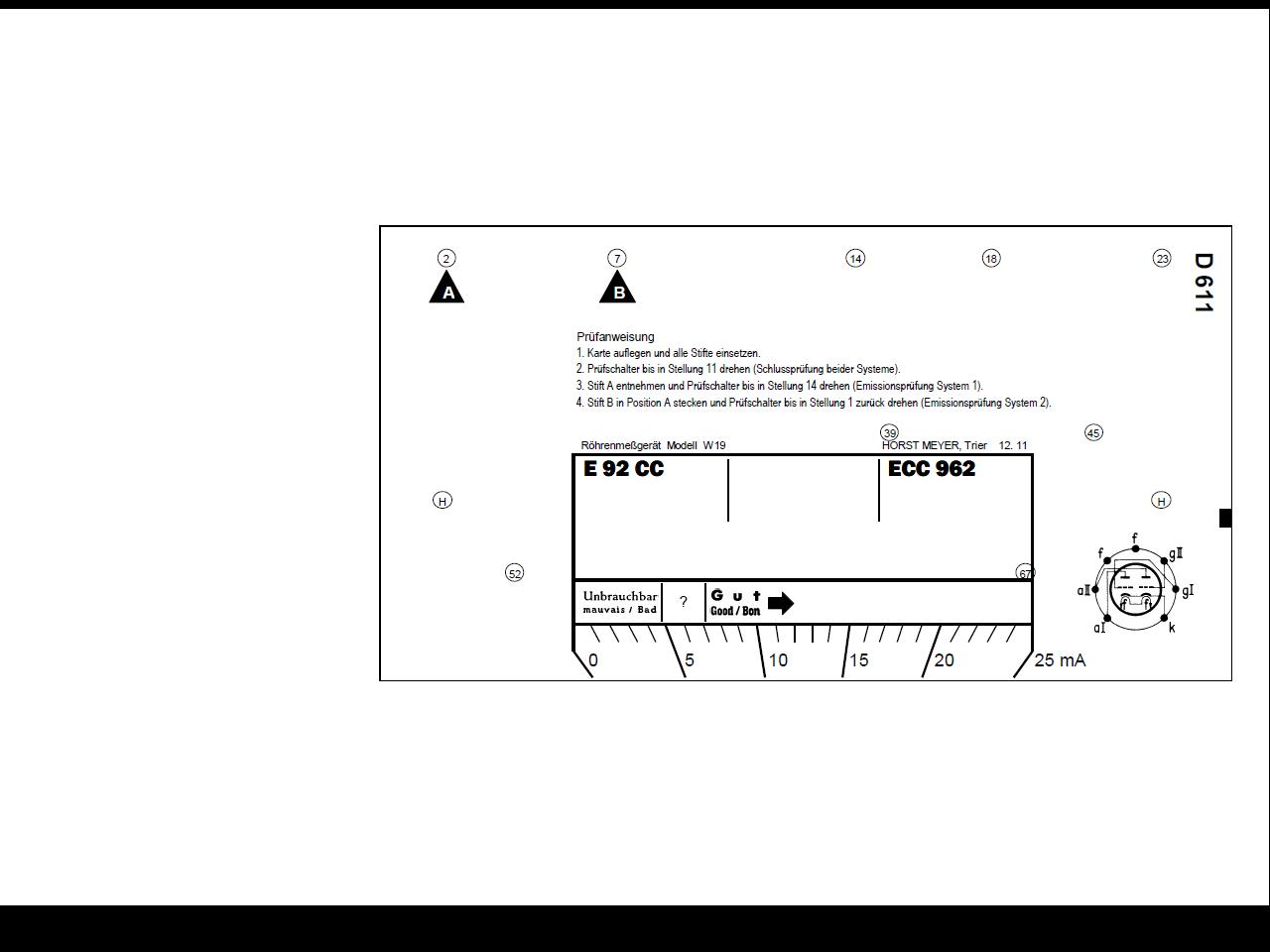

D0138  ECC84 + PCC84 + 7AN7
D0158  ECC32 + CV181
D0180  PCC85 + 9AQ8
D0241  EDD11
D0370  ECC83 + ECC803 + ECC803S + 12AX7 + CV492
D0442  PCC88 + PCC189 + ECC189
D0541  ECC85 + ECC865 + 6AQ8 + 6L12
D0556  UCC85
D0611  E92CC + ECC962
D0660  ECC31 + 6N7 + VT-96
D0711  ECC81 + ECC801+ ECC801S + 12AT7 + 12AZ7 + CV 455 + CV 4024 + 7728 + 6060 + 6085 +  6201 + 12AJ7 +
                     ECC80 + E80CC + E81CC + 6679
D0723  ECC82 + E82CC + ECC186 + ECC802 + ECC802S + 12 AU 7 + 5814
D0730  ECC180 + 6BK7 + 6BQ7 + 6 BZ 7 + 6BC8
D0741  6SC7 + VT-105
D0752  ECC35 + 6SL7 + 6SU7 + VT-229 + 5691 + 6188
D0753  ECC33 + 6SN7 + VT-231 + 5692
D0937  ECC40
D0939  ECC91 + E90CC + ECC960 + 6J6 + 6535 + 6927 + 5920
D1007  ECC88 + E88CC + E188CC + CCa + 6DJ8
D1025  ECC86 + 6GM8
D1043  E283CC + ECC863
D1088  ECC808 + 6KX8
D1106  ECC2000   Karte kann nicht gefertigt werden, weil die Trioden unterschiedlich sind
D1108  ECC8100
D1668  6AS7 + ECC230 + 6080 + CV2984
D1969  ECC89
