Das Röhrenmeßgerät Funke W19 - Aufbau und Arbeitsweise

Die Europafassung

Die Europafassung ist als 5-polige Fassung ausgelegt. Sie kann damit 3-, 4- und 5-polige Röhren aufnehmen.

Als erstes Beispiel der Sockel der RGN 354. Auf dem Foto gut zu sehen, dass die Röhre nur drei Kontakte hat.

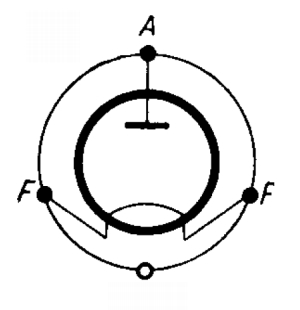

SockelRGN354

Sockelschaltbild der RGN 354

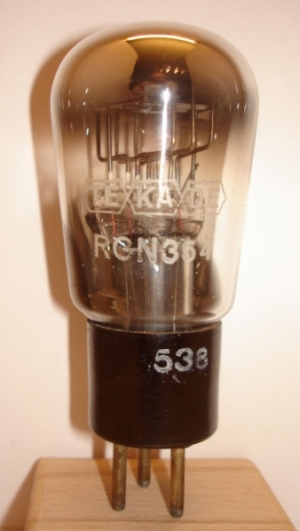

Foto_RGN354

Eine RGN 354

Als zweites Beispiel der Sockel der RG 62 D. Die Röhre hat vier Kontakte.

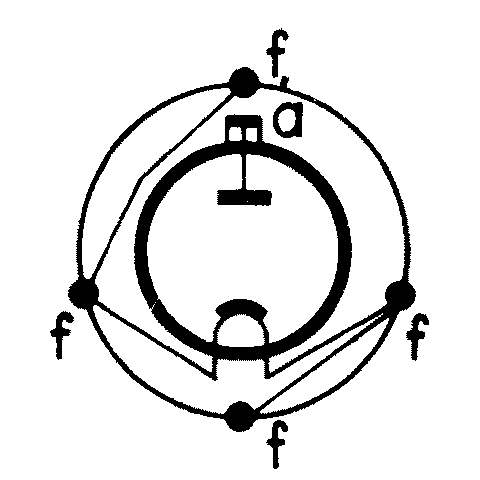

Eu003

Sockelschaltbild der RG 62 D

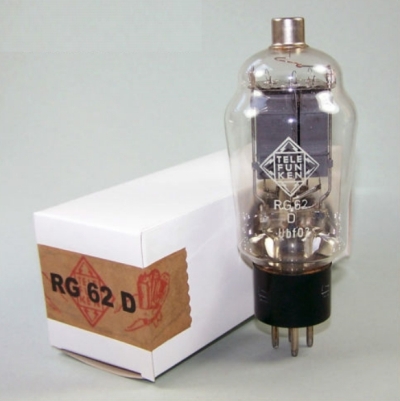

Foto_RG62D

Eine RG 62 D

Als drittes Beispiel der Sockel der RENS 1284. Die Röhre hat fünf Kontakte.

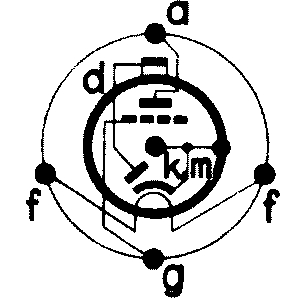

Eu047

Sockelschaltbild der  RENS 1284

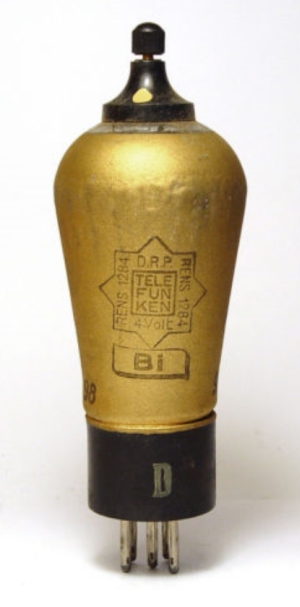

Foto_RENS1284

Eine RENS 1284
