Das Röhrenmeßgerät Funke W19 - Aufbau und Arbeitsweise

Die Oktalfassung - 3

Das W19 bietet insgesamt drei Oktalfassungen an. Grund ist der unterschiedliche Heizanschluss. Bei dieser Fassung befindet sich der Heizanschluss symmetrisch links und rechts der Nocke am Sucherstift.

Als Beispiele sind zu nennen die E130L, die EM 34 und die  EZ 35. Unter den US-Röhren sind es die 6 K 8 oder die 6 AD 6.

Oktalfassung-3

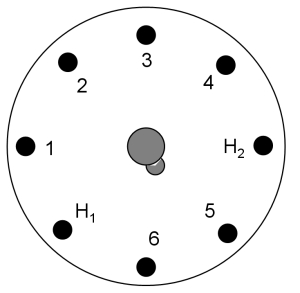

Die Oktalfassung von unten gesehen

Foto_EM34_300

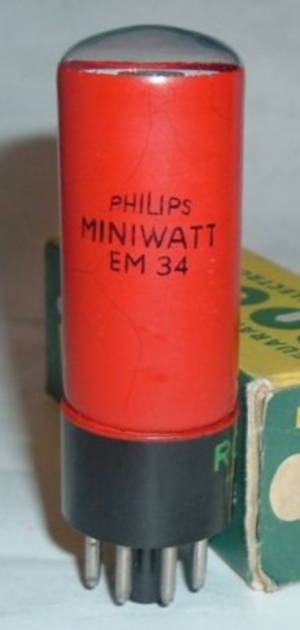

Eine EM 34

Oc047_300

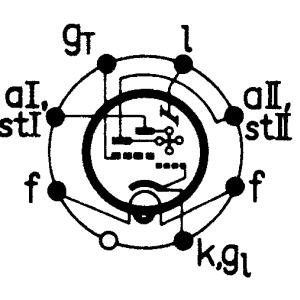

Das Sockelschaltbild der EM 34
