Das Röhrenmeßgerät Funke W19 - Aufbau und Arbeitsweise

Die Amerikafassung 5-, 6- und 7-Stift

Die Amerikafassung für den 5-, 6- und 7-Stift Sockel ist ein Unikum. Sie kann die drei Arten von Röhren tragen.

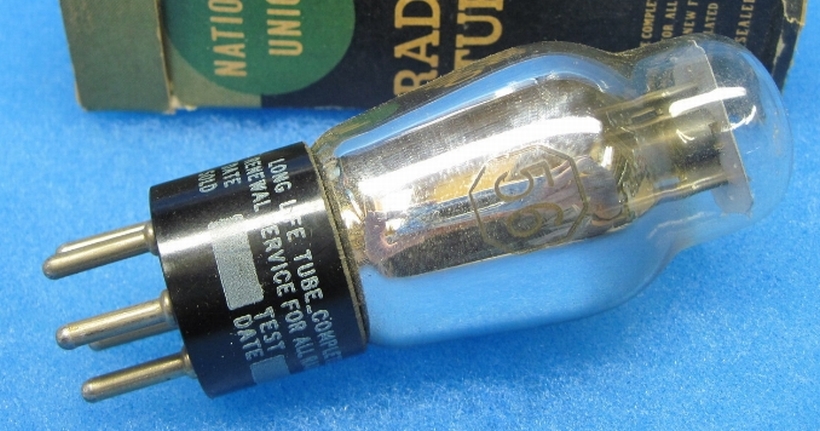

Als erstes Beispiel hier die 56. Schön zu sehen, dass die Röhre fünf Pins hat.

56_NU_820

Eine 56

Hier der Sockel der 56. Er hat 5 Pins.

Sockel_56_250

Als zweites Beispiel die 6C6 mit ihrem Sockel von 6 Pins.

Als  drittes Beispiel die 6B7 mit ihrem Sockel von 7 Pins.

Sp027_250

Sockelschaltbild der 6C6

Sp397_250

Sockelschaltbild der 6B7

Sockelschaltbild der 56

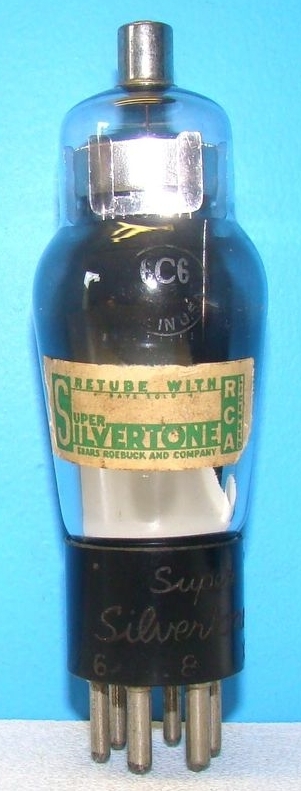

6C6_300

Eine 6C6

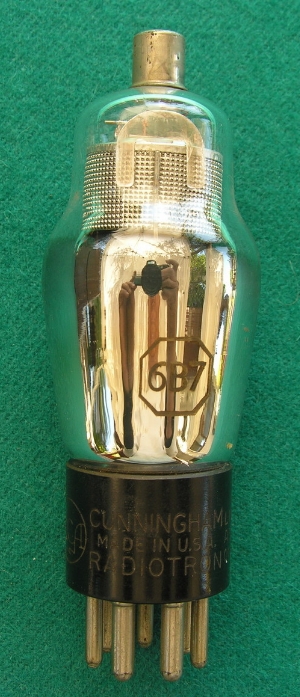

6B7_CUN_250

Eine 6B7
