Das Röhrenmeßgerät Funke W19 - Aufbau und Arbeitsweise

Der 2C51-Zwischensockel

Der 2C51-Zwischensockel dient zur Prüfung der 2C51 und verwandter Typen wie z.B. der 5670, CV 2575, CV 4013, 6385 oder 6386. Das Problem besteht darin, dass bei der auf der Bedienplatte angeordneten Novalfassung die Heizfadenanschlüsse auf anderen Positionen liegen. Hier die Sockelschaltung der 2C51. Die Röhre ist hinsichtlich der Heizfadenanschlüsse abnorm.
No041_400

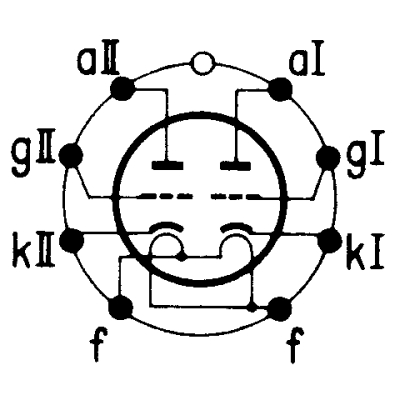

Die Sockelschaltung der 2C51
Zwischensockel_2B53

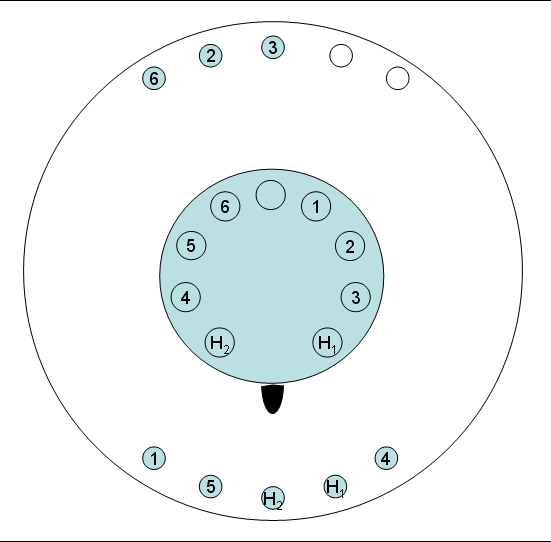

Der 2C51-Zwischensockel

Außen im Bild die Stahlröhrenfassung und innen die Novalfassung, beide von unten gesehen.

Zur Anfertigung des Zwischensockels muss man nur die Kontakte gleicher Bezeichnung miteinander verbinden.

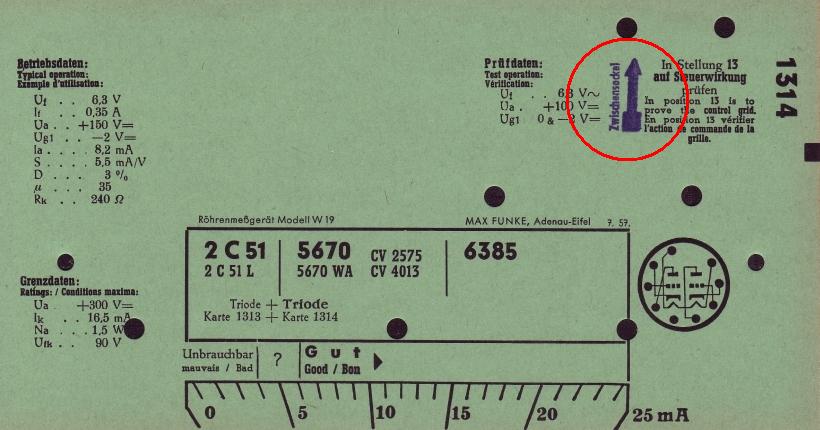

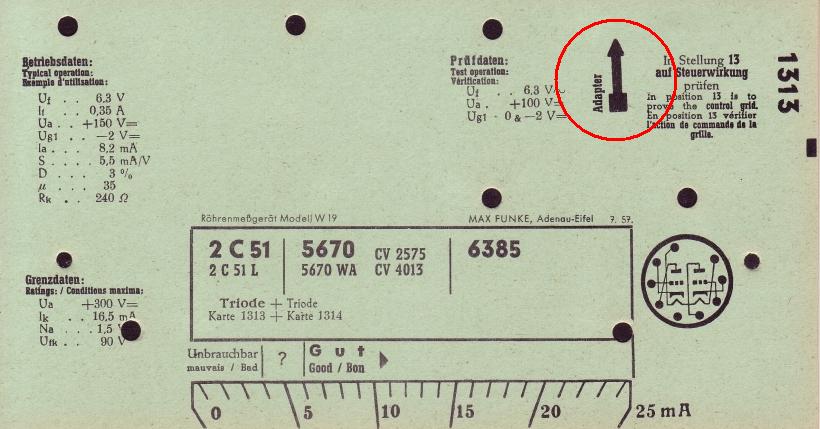

Die Röhre kann nun mit den Prüfkarten 1313 und 1314  geprüft werden. Der Pfeil weist auf die Stahlröhrenfassung, auf die der Zwischensockel aufgesteckt werden muss.
K1313_820
K1314_820

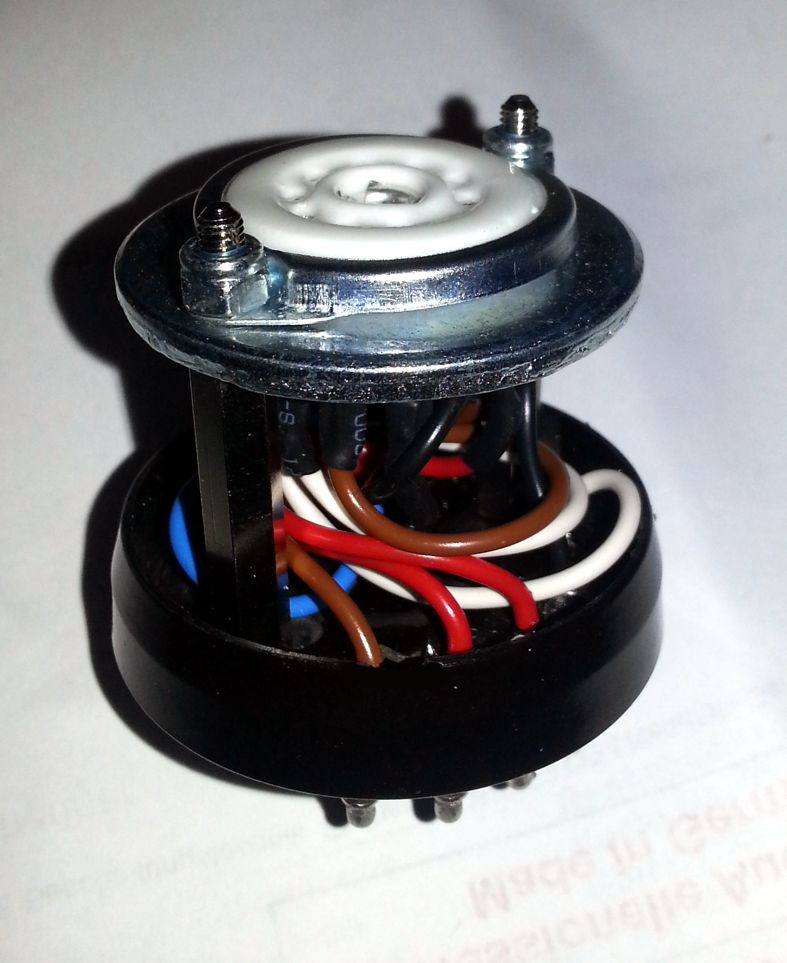

Hier das Foto eines Sammlers, der den Zwischensockel nachgebaut hat. Ein gelungenes Exemplar, wie ich meine.

Foto_Zwischensockel_2C51
