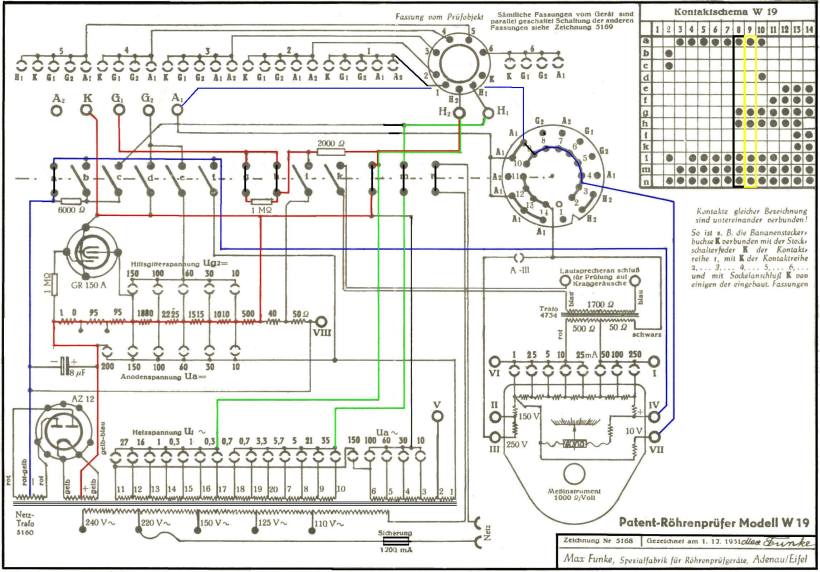

Schalterstellung 9  -  Schluss Steuergitter gegen Anode

In der Schalterstellung 9 ist das Gerät eingeschaltet. Die AZ 12 wird geheizt und die Anodengleichspannung steht zur Verfügung. Diese wird für die Schlussprüfung benötigt. Die Röhrenheizung ist eingeschaltet.

Bei der Schlussprüfung wird die Anodengleichspannung von 200 V über Vorwiderstände auf ca. 5 V heruntergeteilt und dem Steuergitter zugeführt. Die Anode liegt über das Instrument auf Nullpotenzial.

Zur Frage, welche Übergangswiderstände zwischen den Elektroden erkannt werden klicke hier.

Da die Stiftung bei allen Schalterstellungen die Gleiche ist, gelten für die Behandlung von Röhren mit mehreren Steuergittern die gleichen Regeln wie zur Schalterstellung 6 beschrieben.

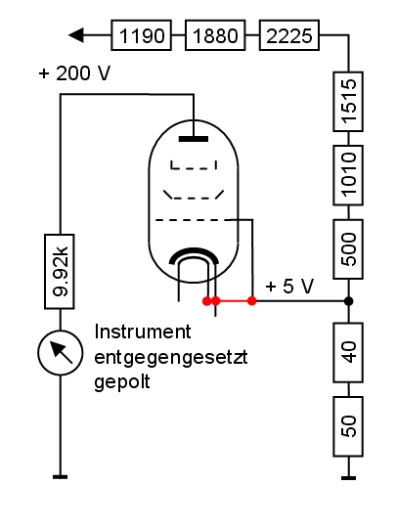

Aus dem Schaltbild ist ersichtlich, dass die Prüfspannung von +5 V nicht nur an dem Steuergitter anliegt, sondern auch an der Kathode und dem Heizfaden. Ein Schluss zwischen Kathode bzw. Heizfaden und der Anode wird auch erkannt.
Praktische Bedeutung kommt diesem Umstand nicht zu, weil der Schluss zwischen Kathode bzw. Heizfaden und der Anode bereits in Schalterstellung 4 geprüft wurde.

Wer sein W19 einmal prüfen möchte, ob es einen Schluss dieser Art überhaupt erkennt, findet im Downloadbereich die Prüfkarte S0009. Hinweis auch auf das Kapitel Selbsttest.
