Das Röhrenmeßgerät Funke W19 - Aufbau und Arbeitsweise

Schalterstellung 1 - Gerät ist ausgeschaltet

In der Schalterstellung 1 ist das Gerät einpolig vom Netz getrennt.

Der Schalter “n” verbindet den Netztransformator ab Stellung 2 mit dem Lichtnetz.

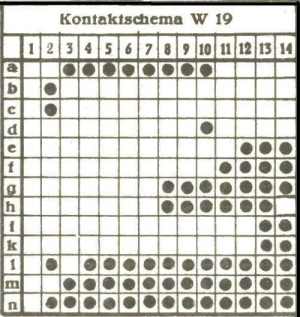

Kontaktschema

Wenn die Kontaktfeder verbogen ist, kann es sein, dass man das Gerät nicht mehr ausschalten kann. Dann hilft einfaches Nachbiegen der Kontaktfeder.
