Das Röhrenmeßgerät Funke W19 - Aufbau und Arbeitsweise

Schalterstellung 14  - Vakuumprüfung

In der Schalterstellung 14 wird bei Verstärkerröhren das Vakuum geprüft. Max hat in seiner Bedienungsanweisung das Verfahren beschrieben.

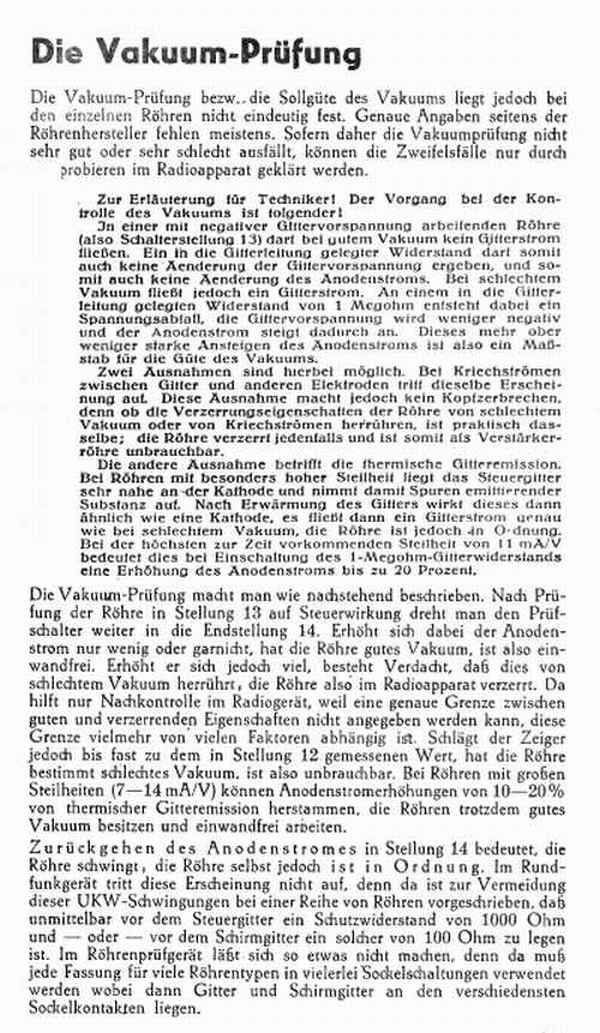

Seite11_Vakuum-Prüfung_600

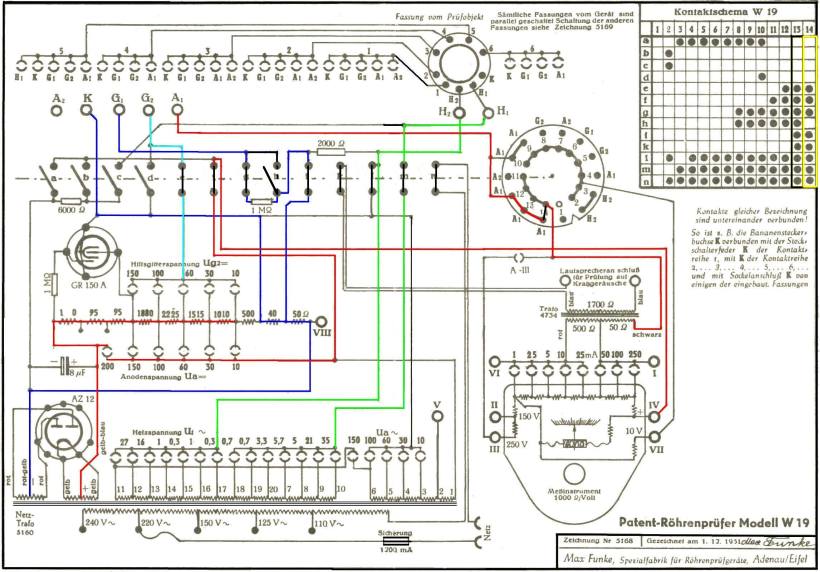

Schalterstellung_14_klein820

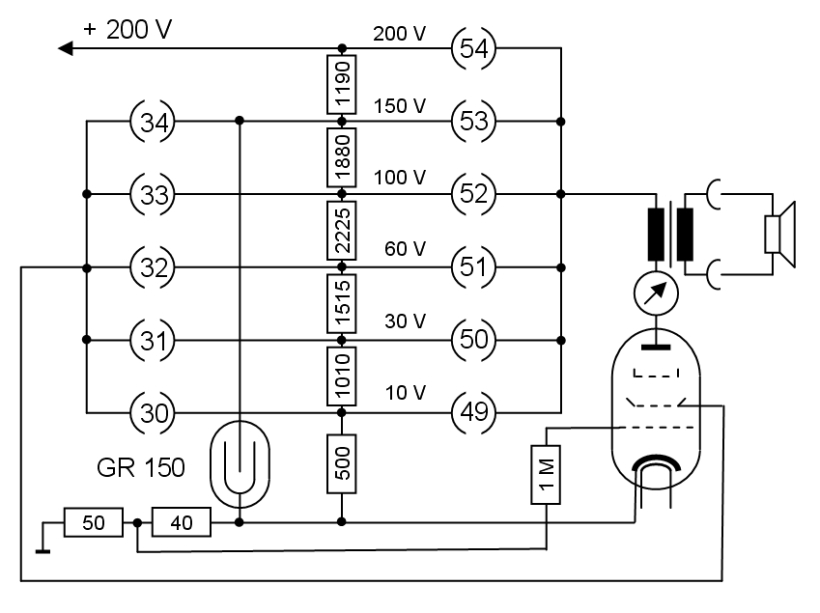

Schalterstellung_14_Vakuum_Prüfung_820

Betrachten wir noch den Sonderfall, dass die Röhre schwingt. Das liegt daran, dass am Steuergitter die UKW-Sperre fehlt und auch nicht eingebaut werden kann, weil das W19(S) den Sockel universell bereithalten muss.

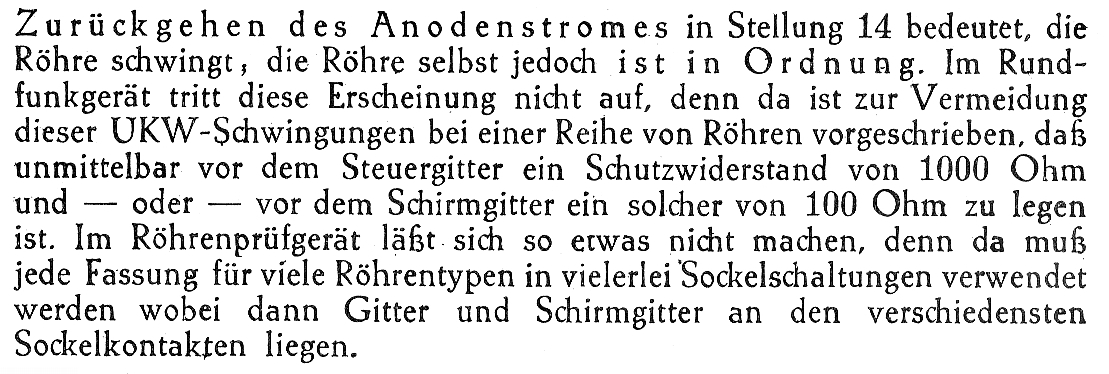

Seite11_Schwingen_800

Eine Möglichkeit, das Schwingen zu unterbinden, könnte ein Kondensator sein, der zwischen Steuergitter und Kathode geschaltet wird. Ich habe es noch nicht versucht, weil ich keine Röhre mit dieser besonderen Eigenschaft habe.
