Ein leistungsfähiger Dimmer zum Nulltarif

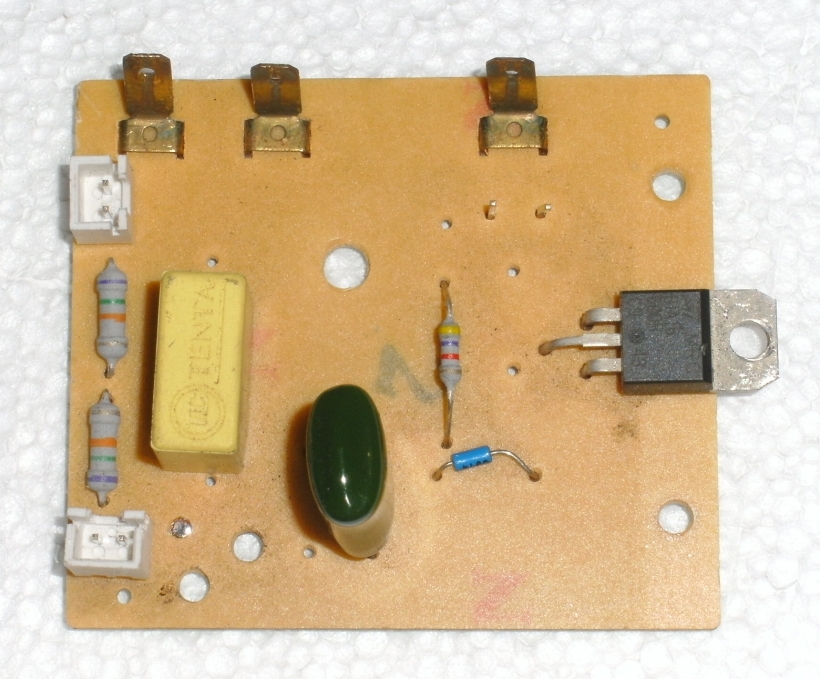

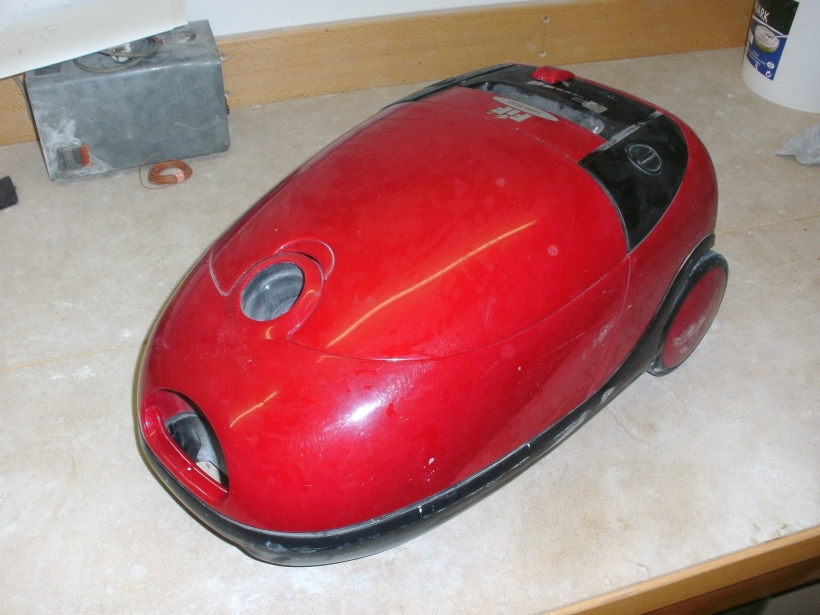

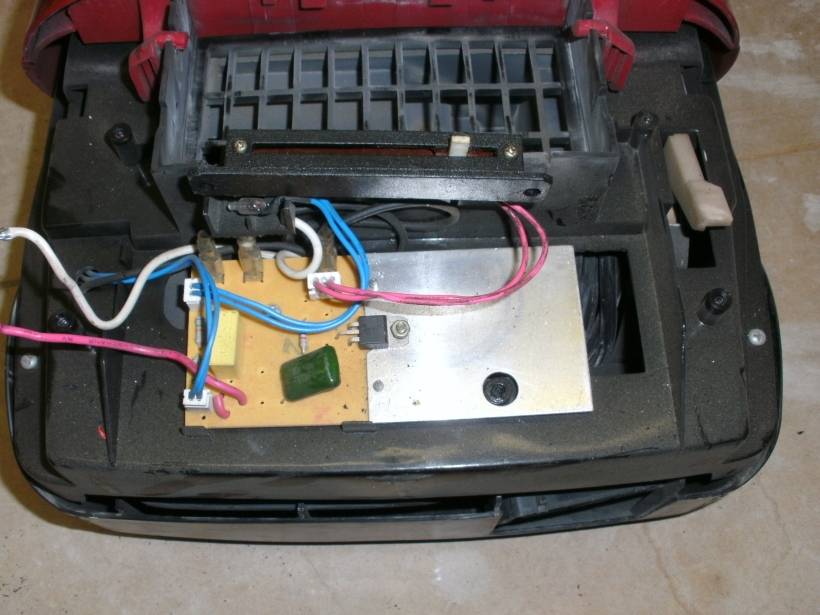

Wer einen leistungsfähigen und billigen Dimmer sucht findet auf dem Sperrmüll eine gute Materialquelle. Heutzutage sind fast alle Staubsauger mit einer Leistungsregelung ausgestattet. Ich habe mir bei der letzten Sperrmüllabfuhr einen alten Siemens-Staubsauger mit 1400 Watt Leistung geholt und zerlegt. Im Inneren findet man eine kleine Platine mit diversen Bauteilen.

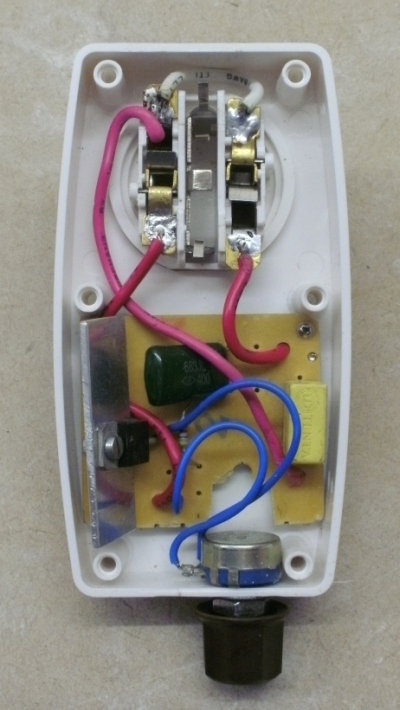

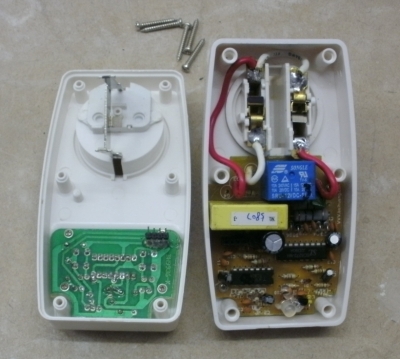

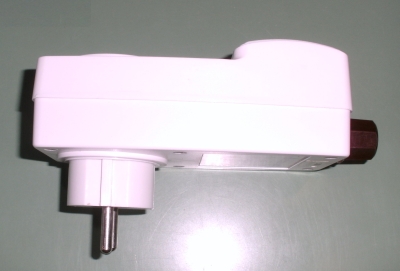

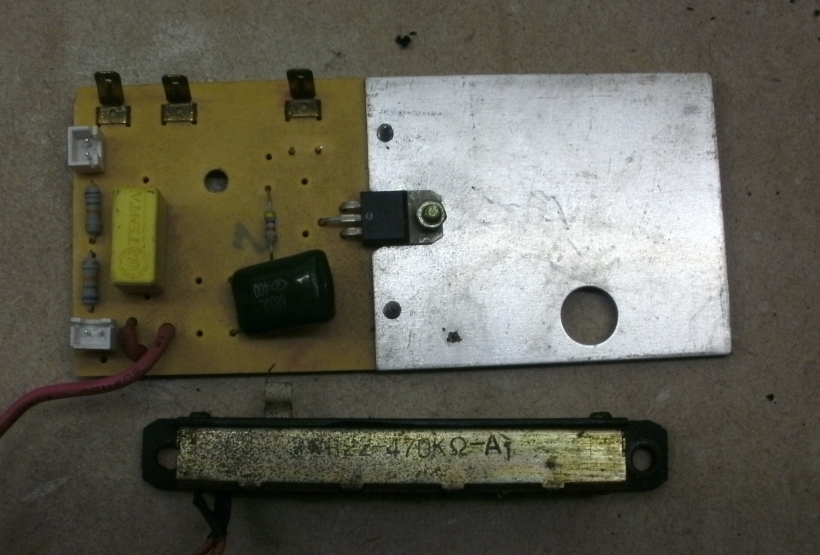

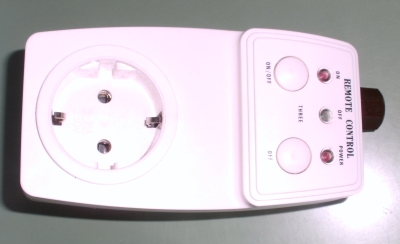

Die Platine habe ich von den nicht benötigten Bauteilen befreit und etwas verkleinert. Sie hat dann in den Zwischenstecker einer defekten Funkfernsteuerung gepasst (findet man auch auf dem Sperrmüll). Austauschen musste ich aus Platzgründen nur den Schieberegler von 470 kOhm gegen ein Drehpotentiometer mit gleichem Widerstand.

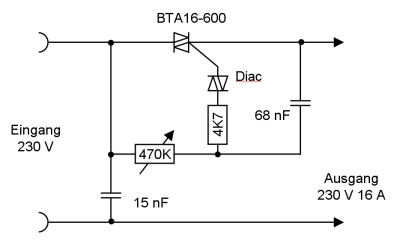

Wenn der Regelbereich ungeeignet ist, muss man den Kondensator von 68 nF anpassen. Erhöht man die Kapazität, wird der Regelbereich niedriger, verringert man sie, regelt der Triac besser im höheren Leistungsbereich.

Zur Leistungsfähigkeit des BTAxx-600 noch ein Beispiel:
Ein Regler meines Ceran-Kochfelds war einmal defekt. Ersatzregler kosteten damals satte 77 EUR. Statt mich auf diesen Nepp einzulassen habe ich den Originalregler gegen ein Potentiometer von 470 kOhm getauscht und dimme die Heizplatte mit einem BTA12-600. Der Dimmer arbeitet seit vielen Jahren zuverlässig. Ich hatte nicht mit einem Erfolg gerechnet, weil die Heizplatten in kaltem Zustand einen recht geringen Widerstand haben und der Einschaltstromstoß vermutlich sehr hoch ist. Der BTA12-600 verkraftet auch das.

Und dann ist da noch ein Vorteil: Die originalen Regler arbeiten mechanisch im Intervallbetrieb. Sie schalten die Heizplatte sekundenweise ein und wieder aus, also eine Art Impulsbreitenregelung. Folge ist, dass die Heizplatte zeitweise heiß und dann wieder weniger warm ist. Mit meinem BTA12-600 wird die Platte ständig mit gleichbleibender Leistung betrieben, was die Temperatur der Heizplatte recht konstant hält. Die Heizschlangen glühen nicht mehr auf, was ihre Lebensdauer verlängern sollte.
