Das Röhrenmeßgerät Funke W19 - Aufbau und Arbeitsweise

Schalterstellung 12  - Emissionsprüfung mit Wechselstrom

In der Schalterstellung 12 wird das erste oder einzige System von Gleichrichterröhren gemessen. Die Ausführungen zur Schalterstellung 11 gelten sinngemäß.

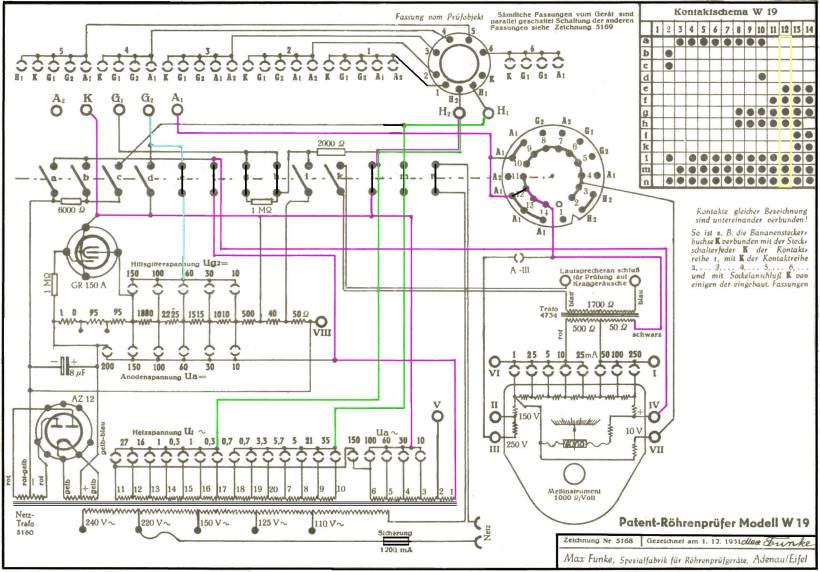

Hier der Stromlauf für die Messung mit Wechselspannungen von 10 bis 100 V
Schalterstellung_12_Wechselstrom_10bis100Volt_klein820

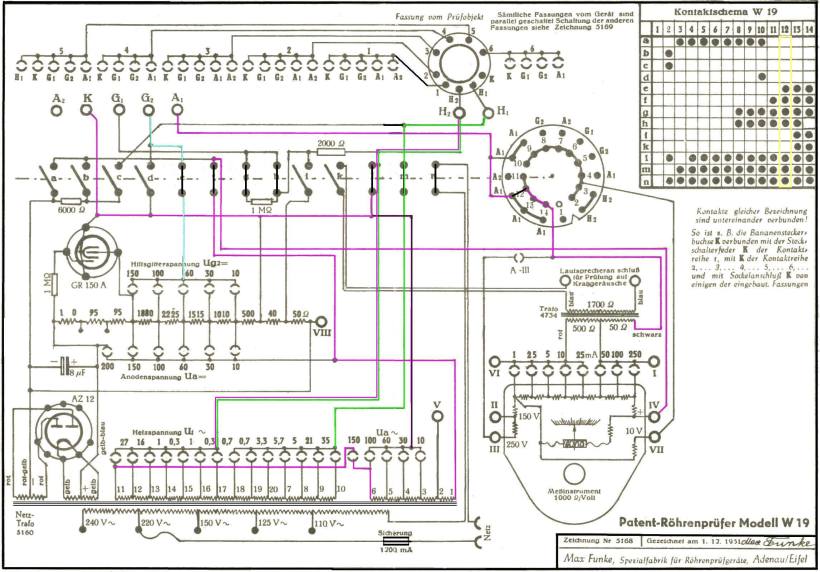

Hier der Stromlauf für die Messung mit Wechselspannungen von mehr als 100 V
Schalterstellung_12_Wechselstrom_150Volt_klein820
