Schalterstellung 12  - Emissionsprüfung mit Gleichstrom

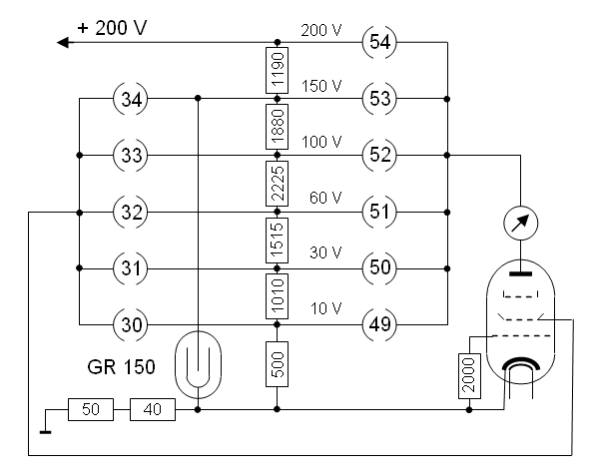

Verstärkerröhren werden mit Gleichstrom geprüft. Die erforderlichen Prüfspannungen werden mit der folgenden Schaltung gewonnen.

Der Netztransformator liefert über die AZ 12 eine Gleichspannung von 200 V. Diese wird über Serienwiderstände auf die angegebenen Teilspannungen heruntergeteilt. Die Teilspannungen 10 bis 150 V werden vom Glimmstabilisator mehr oder weniger konstant gehalten. Die Spannungen sind gegen Kathode gemessen.

Zur Frage, wie die Emissionsmessung bei Röhrensystemen mit mehr als einem Steuergitter abläuft, gelten die Ausführungen zur Schalterstellung 6 sinngemäß. In diesen Fällen sind die Steuergitter über die Stiftung parallel geschaltet.

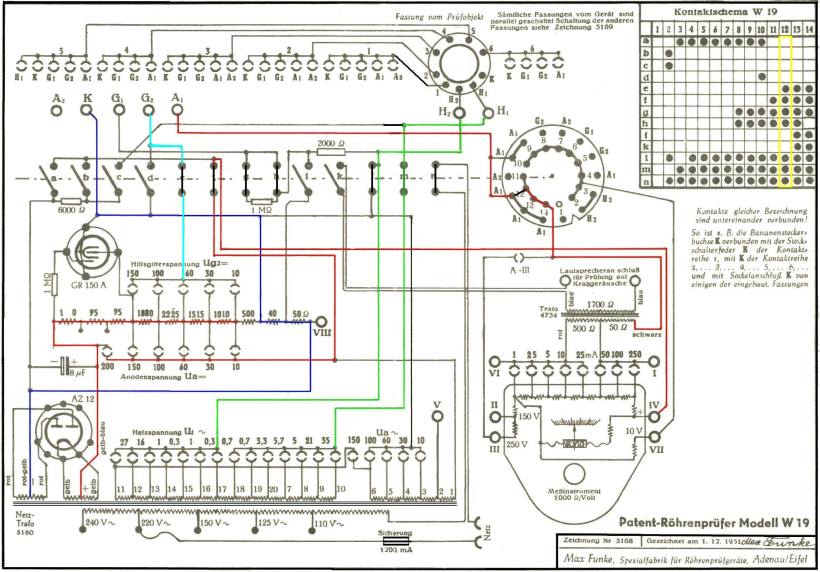

Stromlaufplan für die Prüfung mit Gleichstrom in Schalterstellung 12

Bedeutsam ist hier der Schalter “h”. Er verbindet die Kathode mit dem Steuergitter. Sollte dieser Schalter einen nennenswerten Übergangswiderstand aufweisen, fällt die Emissionsmessung zu niedrig aus. Ursache ist, dass sich das Steuergitter negativ auflädt, weil die Ladungen nicht schnell genug abfließen können. Das gleiche Problem tritt auf, wenn der Gitterwiderstand von 2000 Ω schadhaft ist.

Hier sei angemerkt, dass der gezeichnete Widerstand in der praktischen Ausführung in zwei Widerstände zu je 1000 Ω geteilt ist, wobei einer der beiden Widerstände unmittelbar am Prüfschalter an die Kontakte “i” und “l” angelötet ist (Foto: linker Widerstand), der andere unter der Bedienplatte am Kreuzschienenverteiler sitzt.

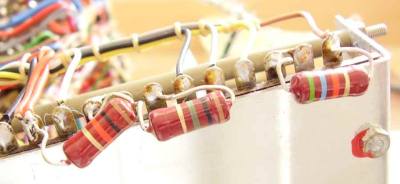

Blick auf die Widerstände am Prüfschalter

Zur Prüfung der Strecke zwischen Kathode und Steuergitter findet Ihr im Downloadbereich eine Prüfkarte, mit welcher der Widerstand dieser Strecke von außen nachgemessen werden kann, also ohne das Gerät zu öffnen.
