Schalterstellung 11  - Emissionsprüfung 2. System bei Doppeldioden Prüfspannung über 100 V~

Der Prüfstift 29 verbindet die Wechselspannungswicklung mit der Heizwicklung. Dadurch erhöht sich die Prüfspannung um die Teilspannungen an den Klemmen 11 bis 17, je nach gewählter Heizspannung.

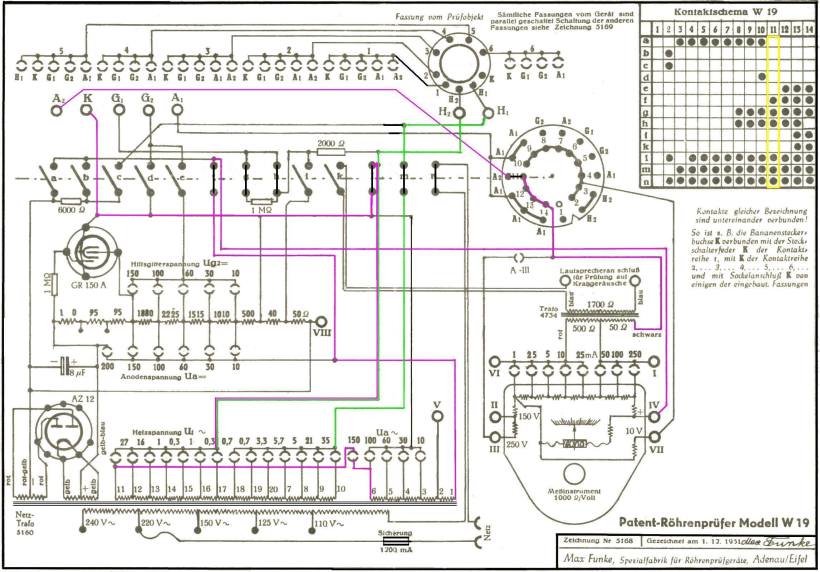

Betrachtet man die Darstellung im Schaltbild, kann man auf den Gedanken kommen, dass der Wickelsinn zwischen den Klemmen 11 bis 17 dem Wickelsinn zwischen den Klemmen 3 bis 6 entgegengesetzt ist. Das ist in der technischen Umsetzung nicht der Fall. Warum Max die Heizwicklung nicht spiegelbildlich gezeichnet hat ist mit nicht klar.

Die Prüfspannung von 100 V erhöht sich je nach gewählter Heizspannung um die folgenden Werte:

Es ergibt sich der seltsame Umstand, dass Gleichrichterröhren mit unterschiedlicher Heizspannung (Prüfstifte 42 bis 48) mit unterschiedlichen Prüfspannungen gemessen werden. Dabei gilt die Regel: Je geringer die Heizspannung, desto höher die Prüfspannung

Im Schaltbild gibt Max neben der Klemme 6 den Wert 150 V an, was nie ganz erreicht werden kann.

Die Beschriftung des Kreuzschienenverteilers hat beim Stift 29 eine Lücke. Konsequenterweise müssten hier auch 150 V~ angegeben sein. Warum Max diese etwas absonderliche Konstruktion gewählt hat, bleibt fraglich. Der bessere Weg wäre eine fortgesetzte Wicklung ab Klemme 6 gewesen. Möglicherweise konnte Max hier Material und Kosten sparen. Wahrscheinlicher ist, dass der Wickelkörper des Netztransformators stark ausgelastet war und eine zusätzliche Wicklung für 50 V weitere 150 Windungen erfordert hätte.

Bislang habe ich noch keine Prüfkarte gefunden, die den Prüfstift 29 benutzt. Er war vermutlich nur für künftige Entwicklungen vorgesehen
