Das Röhrenmeßgerät Funke W19 - Aufbau und Arbeitsweise

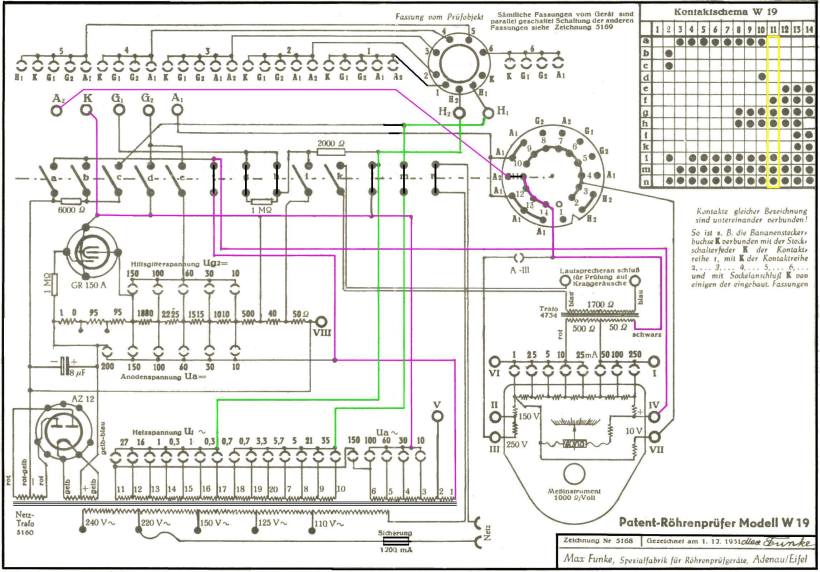

Schalterstellung 11  - Emissionsprüfung 2. System bei Doppeldioden Prüfspannung 10 bis 100 V~

Der Netztransformator liefert recht genau die Wechselspannungen 10, 30, 60 und 100 V. Das ist durch feste Abgriffe geregelt und sollte bei zutreffender Betriebsspannung immer genau sein.
Schalterstellung_11_Wechselstrom_10bis100Volt_klein820

Die Klemme 1 des Netztransformators (Nullpotenzial) ist über das Instrument mit der zweiten Anode verbunden.

Die Klemmen 3 bis 5 des Netztransformators verbinden je nach Stiftung die Prüfspannung mit der Kathode. Ich habe bei Betrieb an genau 220 V~ zwischen Kathode und Anode des Prüfobjekts folgende Wechselspannungen gemessen.

Klemme

Prüfstift

Anodenspannung- Soll -

Anodenspannung
- Ist -

3

25

10 V~

9,7 V ~

4

26

30 V~

29,6 V ~

5

27

60 V~

60,4 V ~

6

28

100 V~

101,6 V ~
