Das Röhrenmeßgerät Funke W19 - Aufbau und Arbeitsweise

Die Septarfassung

Nur die militärische Ausführung W19S enthält die Septarfassung. Max hat die Lautsprecheranschlüsse und die Sicherung versetzt und damit genug Platz für diese Fassung geschaffen. Die Septarfassung ist teils direkt mit den Prüfstiftfeldern des Kreuzschienenverteilers verbunden, teils über Widerstände.
Auf dem Foto sind die drei Widerstände gut zu erkennen. Rechts eine Grafik dazu.
Foto_Septar_von_unten_400

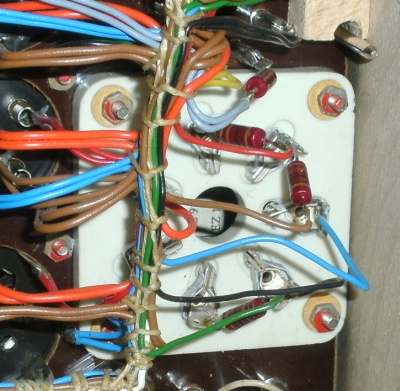

Blick auf die Unterseite der Septarfassung
Foto_QQE06-40_400

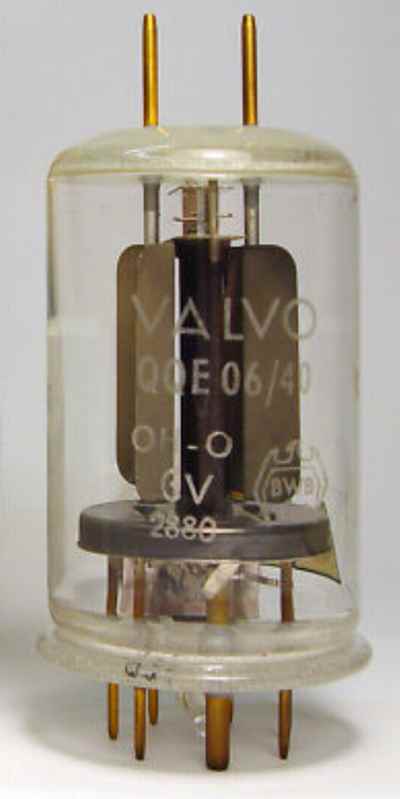

QQE06/40

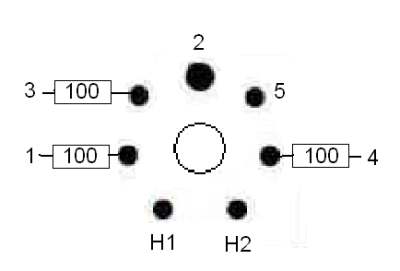

Grafik_Septar_von_unten_400

Die Pins 1, 3 und 4 sind regelmäßig mit den Hilfsgittern oder den Steuergittern verbunden. Ich nehme an, dass die Widerstände die Schwingneigung dämpfen sollen.
Sp009_250

Das Sockelschaltbild der RS 1019
Foto_RS1009_400

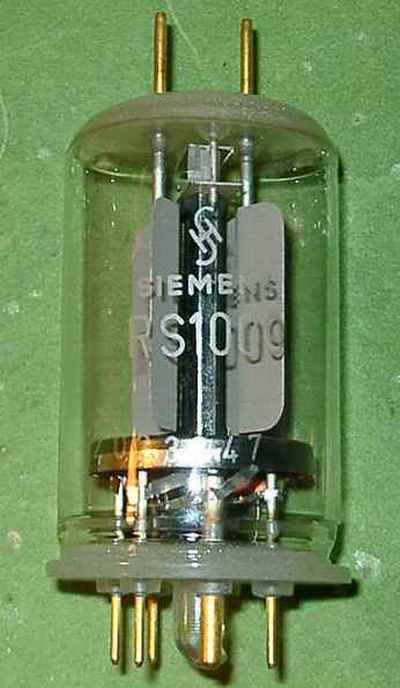

RS 1009
Foto_RS1019_400

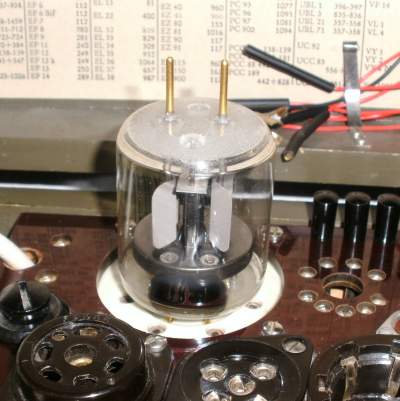

Eine aufgesteckte RS 1019
Problematisch sind die Kabelzuführungen zu den beiden oberen Kontakten. Max bietet dafür keine Kabel an.
