Der Adapter für die EL 152


	Der Adapter für die EL 152, EL 153 und FL 152


	Die EL 152 hat einen 10-pin Spezialsockel. Sie benötigt zur Prüfung auf W19 einen Adapter. Rechts seht Ihr ein Foto des Adapters. Er wird auf die 10-polige Stahlröhrenlfassung gesteckt. Das Verdrahtungsschema ist wie folgt.

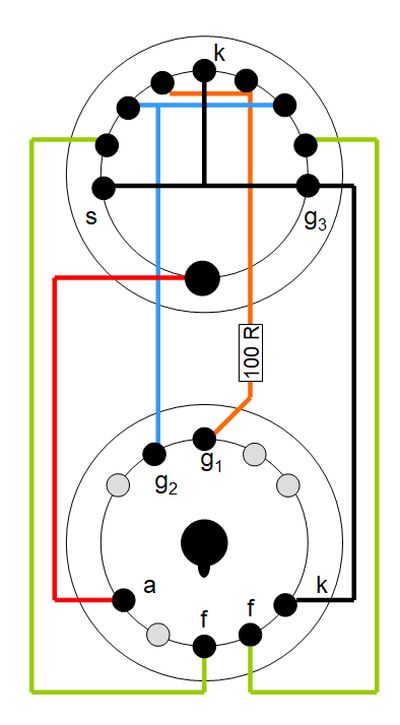

	Graphik zur Verdrahtung. Beide Sockel von unten gesehen.

	Der Adapter enthält einen Widerstand von 100 Ω in der Zuleitung zum Steuergitter. Ich nehme an, es handelt sich um eine UKW-Sperre. Die FL 152 unterscheidet sich von der EL 152 nur durch die Heizspannung: 12,6 V statt 6,3 V. Die EL 153 ist eine Tetrode. Der Unterschied liegt u.a. in der Sockelschaltung, weil das Bremsgitter entfällt. Der Adapter kann für alle drei Röhren verwendet werden.

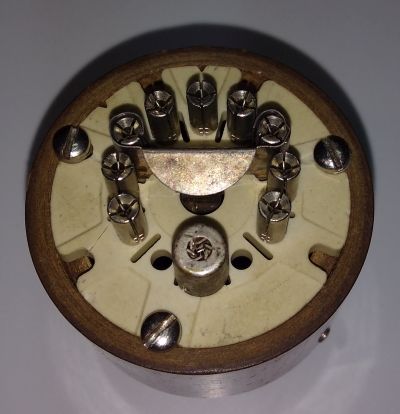

		Der Adapter für die EL 152 von oben

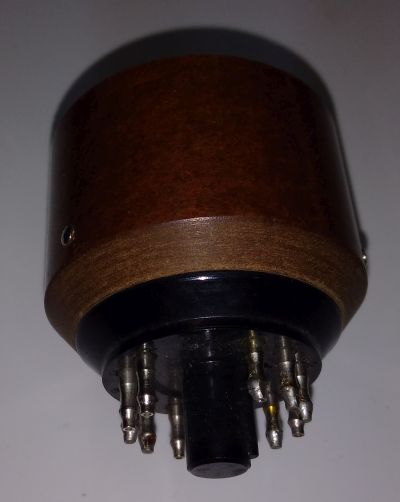

		Der Adapter für die EL 152 von der Seite

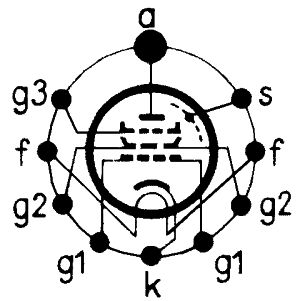

			Sockelschaltung der EL 152
