Das Röhrenmeßgerät Funke W19 - Aufbau und Arbeitsweise

Der 3B4-Zwischensockel

Der 3B4-Zwischensockel dient nur zur Prüfung der 3B4. Das Problem besteht darin, dass bei den auf der Bedienplatte angeordneten Miniaturfassungen die Heizfadenanschlüsse auf anderen Positionen liegen. Hier die Sockelschaltung der 3B4. Die Röhre ist hinsichtlich der Heizfadenanschlüsse abnorm.
Mi104_250

Die Sockelschaltung der 3B4

Die Ziffern in der rechten Grafik bezeichnen die Prüfstiftfelder des Kreuzschienenverteilers. Der Pin 1 ist mit dem Prüfstiftfeld 1 des Kreuzschienenverteilers verbunden usw.

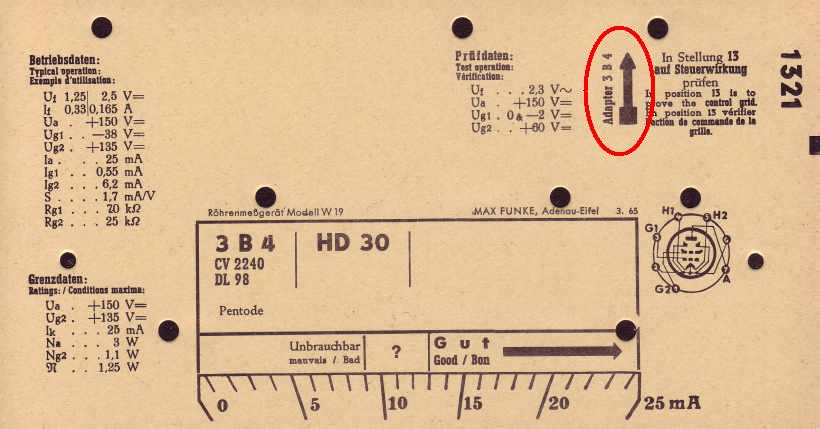

Die 3B4 entspricht der DL 98. Beide Röhren werden mit der Karte 1321 geprüft. Diese Karte enthält einen Hinweis auf die Verwendung des 3B4-Zwischensockels.
Foto_3B4_400

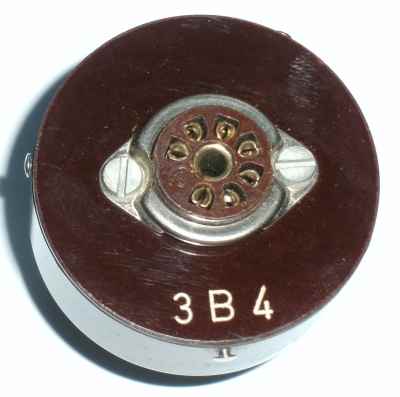

Der 3B4-Zwischensockel: Foto von oben
3B4-Zwischensockel

Der 3B4-Zwischensockel von unten gesehen
K1321_820

Zum Vergleich hier die eingebauten Miniaturfassungen F18 und F24 auf der Bedienplatte und im Vergleich dazu der 3B4-Zwischensockel. Der hauptsächliche Unterschied besteht in der Lage der Heizfadenanschlüsse. Daneben sind die anderen Pins unterschiedlich mit dem Kreuzschienenverteiler verbunden, was Max in seinen Prüfkarten natürlich berücksichtigt hat.
F18_Miniatur

F18 - Miniatur

Beispiele:

DCC90 / 3A5
DL91 / 1S4
DC90
DF906
DK92 / 1 AC6
...
F24_Miniatur

F24 - Miniatur

Beispiele:

HAA91
E90F
35B5
E92CC
EF94
...

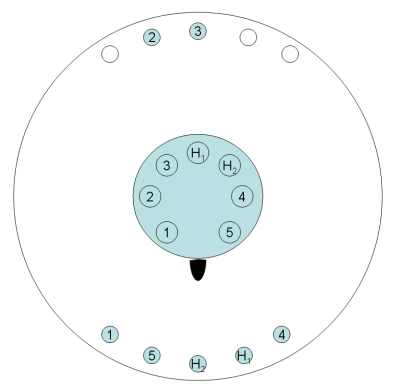

3B4-Fassung

3B4- Zwischensockel

Beispiel:

DL98 = 3B4
