Das Röhrenmeßgerät Funke W19 - Aufbau und Arbeitsweise

Detailbeschreibung der Wippe

Unter der Stiftposition 72 befinden sich keine elektrischen Anschlüsse, sondern eine Wippe, deren Aufgabe es ist, den Prüfschalter in Stellung 12 zu arretieren. Wenn der Prüfstift 72 eingesetzt ist, kann nicht in Stellung 13 oder 14 weiter gedreht werden.

Foto_Wippe1_820

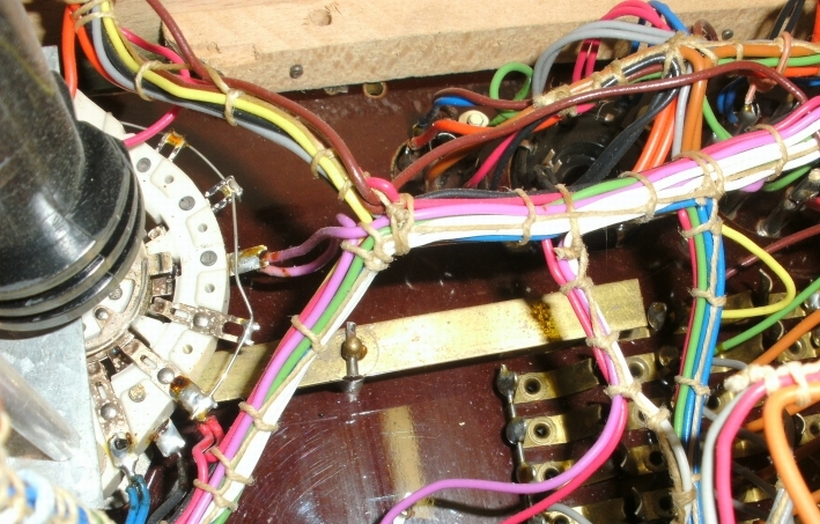

Die Wippe eingebaut, von unten gesehen

Foto_Wippe2_400

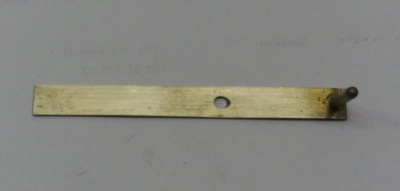

Die Wippe ausgebaut

Foto_Wippe3_400

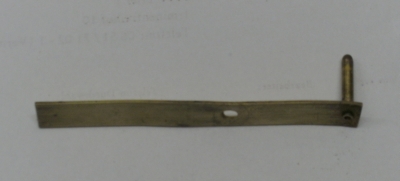

Die Wippe in Seitenlage

Die Wippe besteht nur aus einem Streifen Messing. Sie ist an einem Dorn befestigt, der unterhalb des Prüfschalters sitzt. Die eine Seite hat einen aufgenieteten Zapfen. Der Zapfen sitzt in einem Loch und ist normalerweise verdeckt. Erst wenn der Prüfstift 72 eingesetzt wird, tritt er hervor.

Wird der Stift 72 wieder entfernt, fällt der Zapfen wieder durch die Schwerkraft zurück.

Zeichnung_Wippe_820

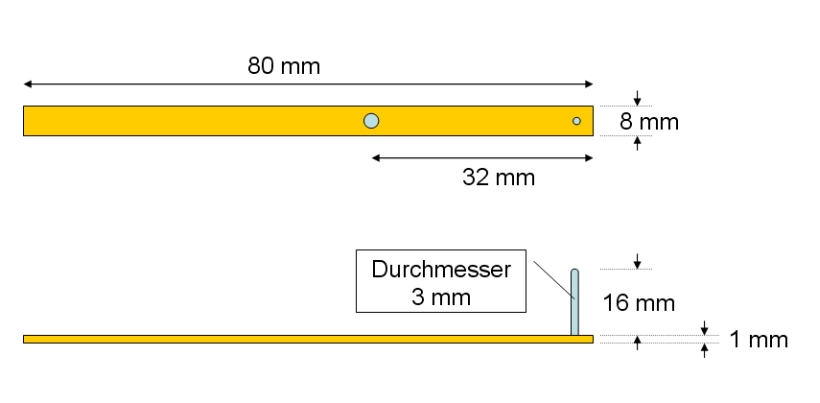

Bei einigen Geräten scheint die Wippe verloren gegangen zu sein oder jemand hat sie ausgebaut. Mit der obigen Zeichnung lässt sie sich nachfertigen.
