Das Röhrenmeßgerät Funke W19 - Aufbau und Arbeitsweise

Sicherungen-Prüfen

Es sind die Prüfstifte 54 und 72 einzusetzen. Der erste versorgt die Schaltung mit einer Gleichspannung von 200 V und der zweite arretiert den Prüfschalter in Stellung 12.

K0200_820

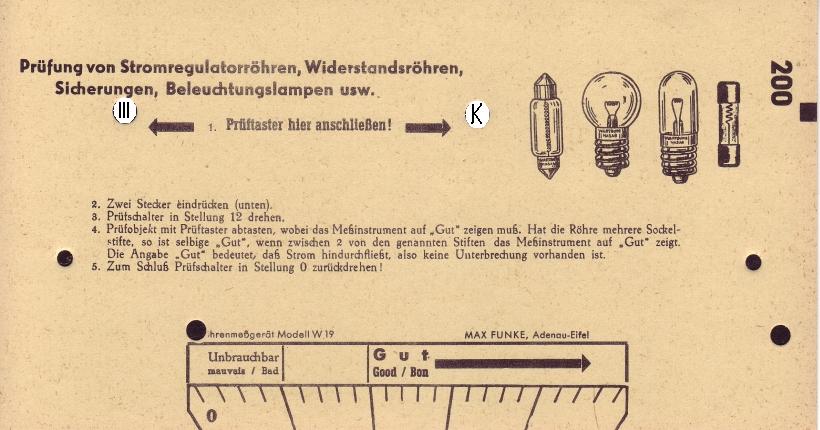

Die Sonderkarte 200

Das folgende Schaltbild verdeutlicht den Stromfluss.

Schaltbild_Sicherungen_Prüfen_820

Stromfluss bei Sicherungen-Prüfen

In Schalterstellung 12 ist der Kontakt “f” geschlossen. An den Buchsen III und K liegen 200 V an. Also Vorsicht.

Das Instrument ist als Amperemeter mit Vollausschlag 1 mA geschaltet. Ein Stromfluss kommt zustande, wenn die Prüfspitzen sich berühren bzw. wenn ein Widerstand dazwischen liegt.

Die Skalierung der Sonderkarte verlangt einen Stromfluss von mindestens 0,2 mA. Darunter stuft Max die Sicherung oder die Glühbirne als schadhaft ein. Daraus lässt sich berechnen welchen Widerstand Max noch zulässt.

200 V / 0,02 mA = 1 MOhm

Wie man sieht, ist es sehr viel.
