Gleichstrommessung bis 25 mA |
||||||
|
Bei dieser Prüfung wird ein äußerer Gleichstrom gemessen. Dazu ist es erforderlich, das W19 vom Netz zu trennen. Das garantiert Potenzialfreiheit. |
||||||
 |
||||||
|

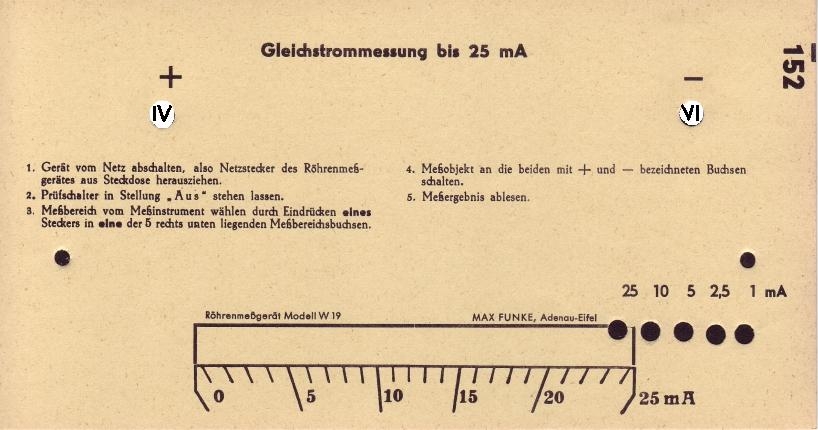

Die Sonderkarte 152 |
||||||
|

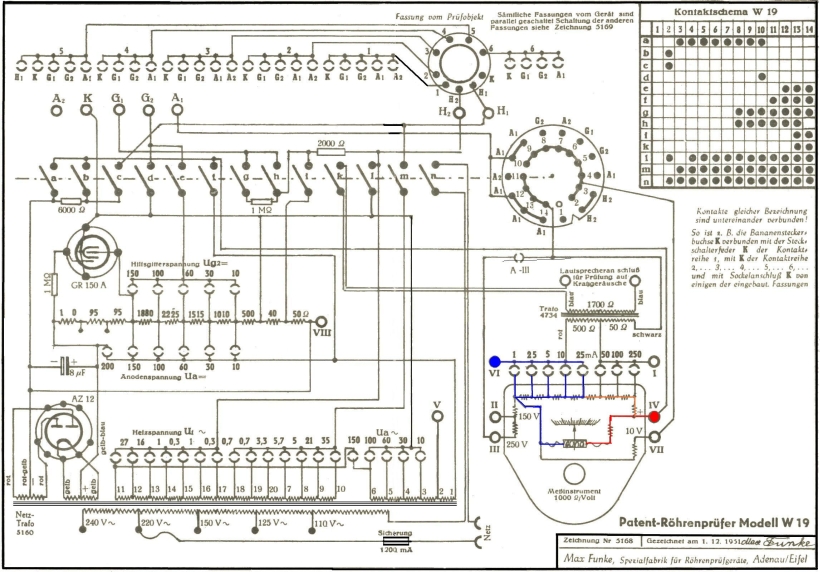

Das folgende Schaltbild verdeutlicht den Stromfluss. |
||||||
 |
||||||
|
Stromfluss bei der Gleichstrommessung bis 25 mA |
||||||
|
Der Anwender muss über die Sonderkarte mit einem Prüfstift den Messbereich wählen. Steckt man mehrere Stifte, so ist das Messergebnis unsinnig; das W19 leidet jedoch keinen Schaden. Wie man sieht, ist die äußere Stromquelle direkt mit dem Instrument verbunden. Ist der zu messende Strom höher als 25 mA, kann das Instrument Schaden nehmen. Es gibt hier keine Sicherung. |
||||||
|
|
||||||
