Das Röhrenmeßgerät Funke W19 - Aufbau und Arbeitsweise

Historische Entwicklung der Prüfkarten

Schaut man sich einmal die Prüfkarten etwas genauer an und vergleicht die Produktionsdaten so stellt man fest, dass einige Karten geändert wurden. So zum Beispiel die Karte 988 für die EL 151.

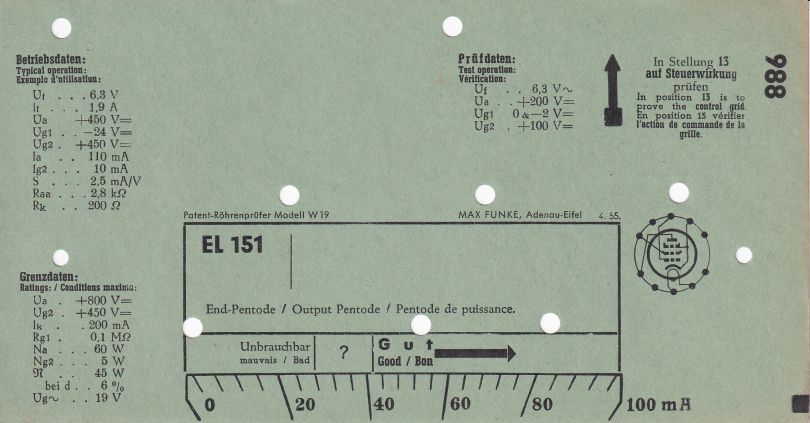

Scan_Karte988_von_04.55

Karte 988 von 4.55

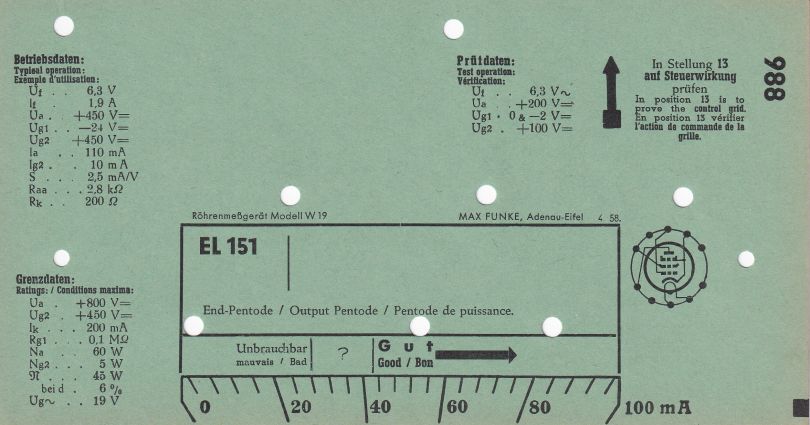

Scan_Karte988_von_04.58

Karte 988 von 4.58

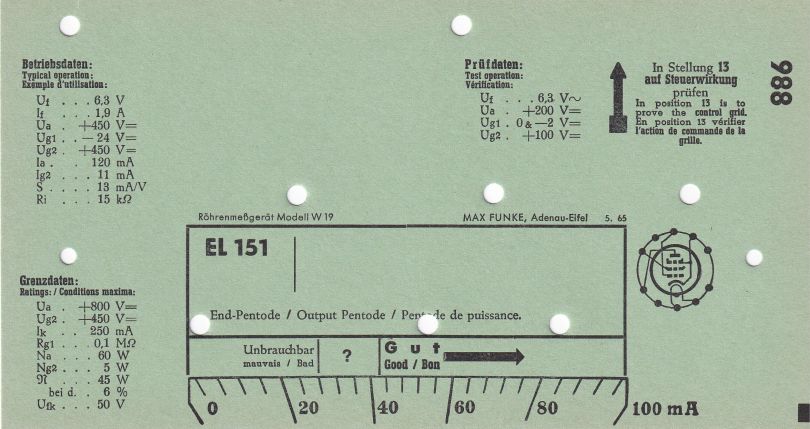

Scan_Karte988_von_05.65

Karte 988 von 5/65

Die Lochung unterscheidet sich bei den drei Karten nicht. Die Karten 4.55 und 4.58 sind inhaltlich gleich. Es wurde lediglich das Produktionsdatum erhöht. Es kann sein, dass Max einen neuen Vorrat an Karten hat drucken lassen und diesem Druckgang das Datum 4.58 gegeben hat.

Die Karte von 5.65 ist inhaltlich abweichend zu den beiden ersten.

Betriebsdaten

4.58

5.65

Schwandt

Ia

110 mA

120 mA

120 mA

Ig2

10 mA

11 mA

11 mA

Steilheit

2,5 mA/V

13 mA/V

13 mA/V

Raa

2,8 kOhm

keine Angabe

keine Angabe

Rk

200 Ohm

keine Angabe

keine Angabe

Ri

keine Angabe

15 kOhm

15 kOhm

Grenzdaten

4.58

5.65

Schwandt

Ik

200 mA

250 mA

keine Angabe

Ug~

19 V

keine Angabe

keine Angabe

Ufk

keine Angabe

50 V

50 V

Max hat Übereinstimmung mit den Angaben in der Röhren-Taschen-Tabelle von Jürgen Schwandt herbeigeführt. Man fragt sich, wie solche Fehler zustande kommen. Ob ein Mitarbeiter bei Layout Fehler gemacht hat. Wie kann es sein, dass ein Teil der Werte in Ordnung sind, ein anderer Teil aber nicht?
