Das Röhrenmeßgerät Funke W19 - Aufbau und Arbeitsweise

Gleichstrommessung bis 250 mA

Bei dieser Prüfung wird ein äußerer Gleichstrom gemessen. Dazu ist es erforderlich, das W19 vom Netz zu trennen. Das garantiert Potenzialfreiheit.

K0163_820

Die Sonderkarte 163

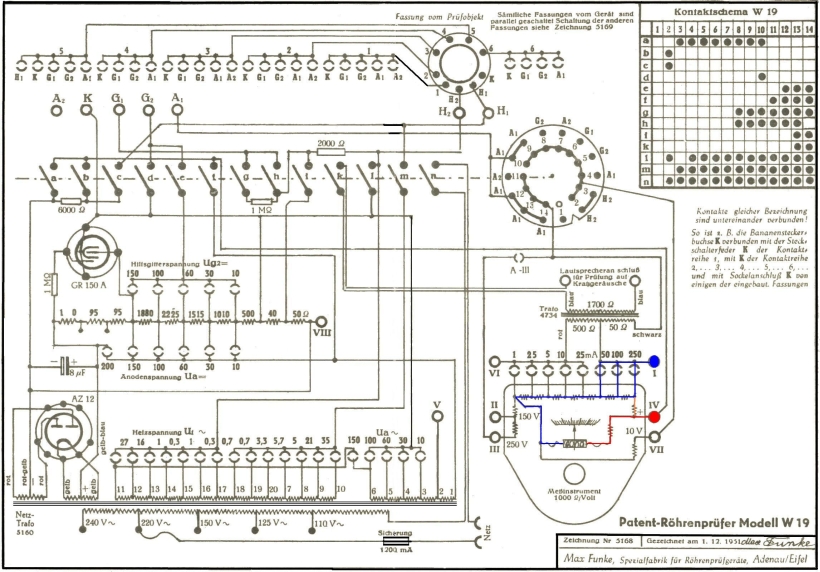

Das folgende Schaltbild verdeutlicht den Stromfluss.

Schaltbild_Gleichstrommessung_bis_250_mA_820

Stromfluss bei der Gleichstrommessung bis 250 mA

Der Anwender muss über die Sonderkarte mit einem Prüfstift den Messbereich wählen. Steckt man mehrere Stifte, so ist das Messergebnis unsinnig; das W19 leidet jedoch keinen Schaden.

Wie man sieht, ist die äußere Stromquelle direkt mit dem Instrument verbunden. Ist der zu messende Strom höher als 250 mA, kann das Instrument Schaden nehmen. Es gibt hier keine Sicherung.
