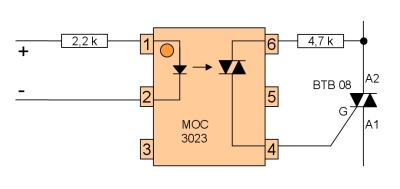

Statt des Relais wird ein Triac-Treiber (MOC 3023) eingesetzt. Dabei ist am Eingang auf die Polung zu achten.
Die interne LED zündet einen kleinen Triac, dessen Laststrom leider nur 100 mA beträgt. Deshalb muss ein Schaltverstärker her. Ich habe im Internet einen passenden Triac (BTB 08) gefunden, der einen Laststrom von 8 A verträgt. Das sollte für eine Lampe immer reichen.
Die beiden Widerstände dienen der Strombegrenzung.

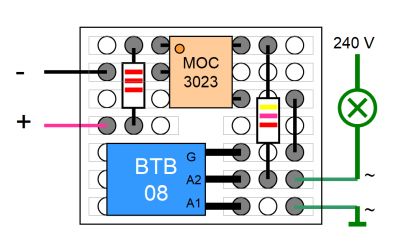

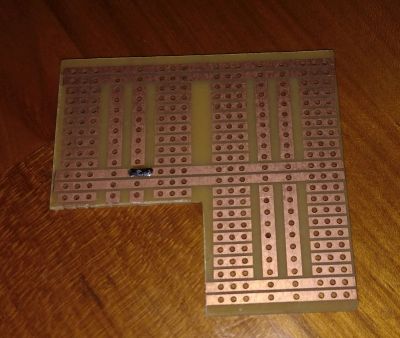

Links seht Ihr die Anordnung der Bauteile auf einer winzigen Platine, die man problemlos im Bewegungsmelder verstecken kann. Als Grundlage habe ich eine Universalplatine verwendet.
Von nun an arbeitet der Bewegungsmelder geräuschlos. Ich kann durch die Flure, das Treppenhaus, ein unbelichtetes Bad und den ganzen Keller meines Hauses gehen, ohne einen einzigen Lichtschalter zu betätigen. Nach der voreingestellten Zeit verlöschen die Lampen.
Die Kosten betragen weniger als 3 €.
|
