Das Röhrenmeßgerät Funke W19 - Aufbau und Arbeitsweise

Ersatz des Glimmstabilisators durch andere Typen

Der verwendete Glimmstabilisator GR150/A  bzw. GR150/DA ist nicht der einzige Typ, der die Anforderungen des W19 erfüllt. Wichtig sind die Eckdaten:

Zündspannung maximal:

185 V

Brennspannung:

150 V

Querstrom:

5 bis mindestens 30 mA

Zündelektrode:

beliebig

Zu erwähnen ist in diesem Zusammenhang, dass auch die Kennlinie von Ersatztypen der des Originals entsprechen sollte.

Der aufmerksame Leser wird festgestellt haben, dass der GR150 einen Querstrom von 5 - 50 mA verträgt. In der o.a. Tabelle habe ich einen Bereich von 5 - 30 mA angegeben. Das scheint auf den ersten Blick etwas knapp. Zum Thema Querstrom habe ich im W19 Messungen mit dem GR150/DA vorgenommen und festgestellt, dass der Querstrom bei zutreffender Netzspannung (220 V am 220 V-Abgriff) zu keiner Zeit 32 mA übersteigt. Die geringe Überbelastung vertragen die genannten Typen problemlos.

Im Folgenden stelle ich mehrere Glimmstabilisatoren vor, welche die o.a. Kriterien im wesentlichen einhalten und die ich im W19 erfolgreich getestet habe.

Aus meiner Sicht kommen folgende Ersatztypen infrage:

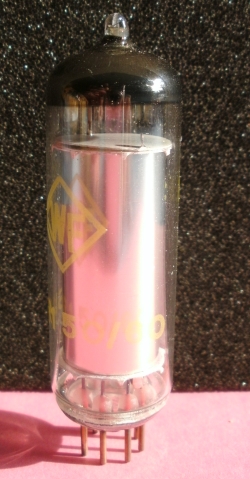

Foto_StV150-60_250

StV150/60

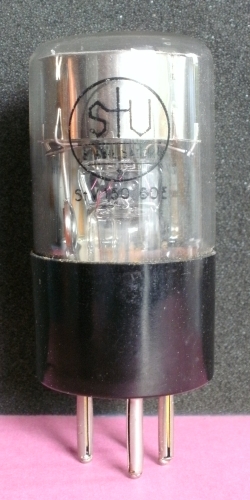

Foto_StV150-60E_250

StV150/60 E

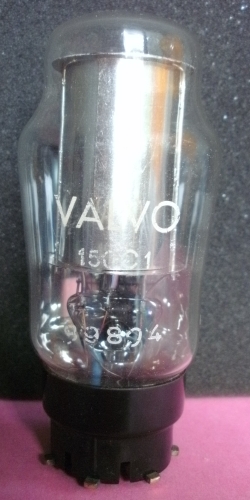

Foto_150C1_250

150 C 1

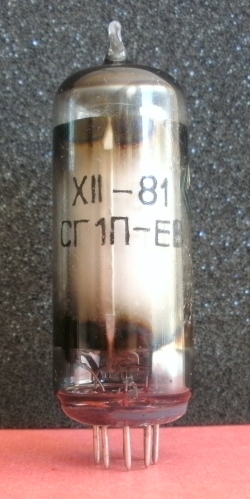

Foto_SG1P_250

СҐ11П (SG1P)sowjetisch

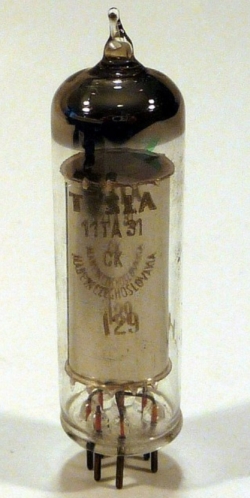

Foto_11TA31_250

11 TA 31

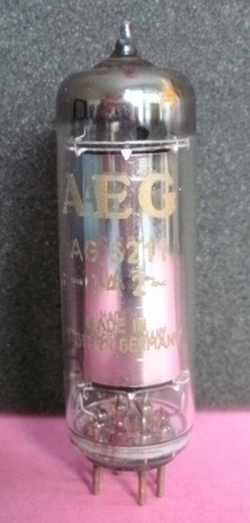

Foto_AG5211_250

AG 5211

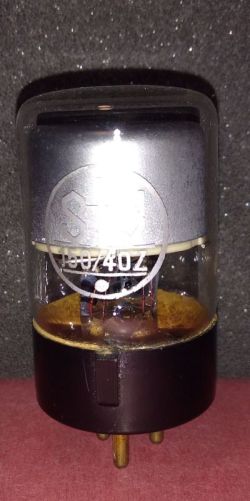

Foto_StV150-40Z_250

StV 150-40Z

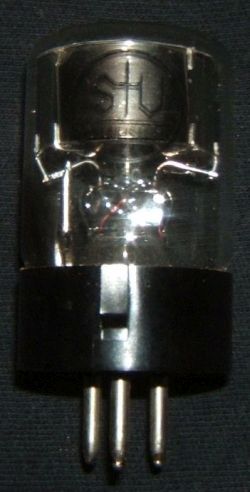

Foto_StV150-60_3pol_250

StV150/60

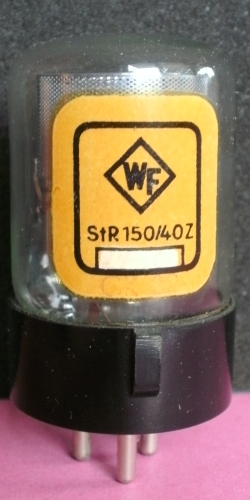

Foto_StR150-40Z_250

StR150/40 Z

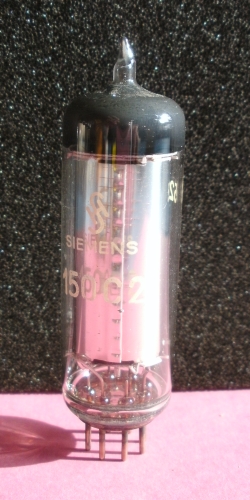

Foto_150C2_250

150 C 2

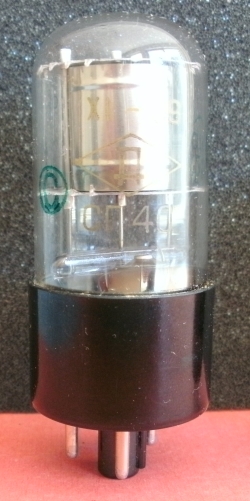

Foto_SG4S_250

СҐ14С (SG4S)sowjetisch

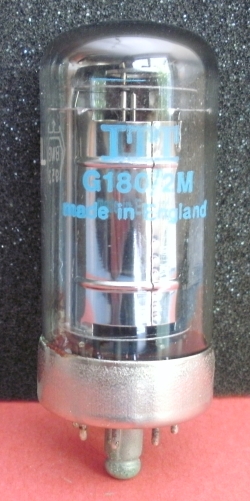

Foto_G1802M_250

G180/2M

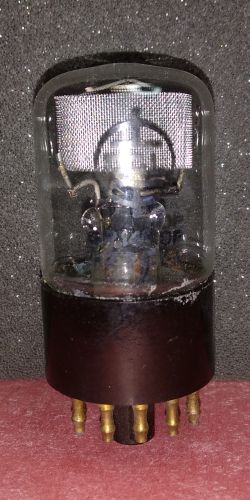

Foto_GR145-60DP_250

GR 145/DP

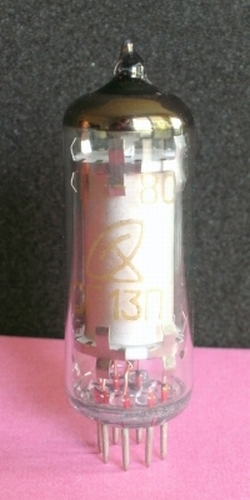

Foto_SG13P_250

СҐ13П (SG13P)sowjetisch

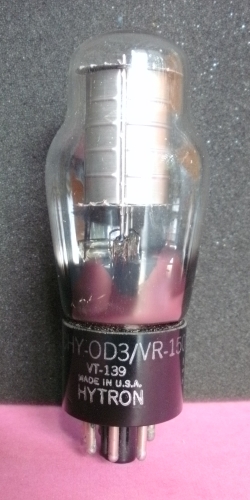

Foto_0D3_250

0D3  /  VR-105  /  VT-139

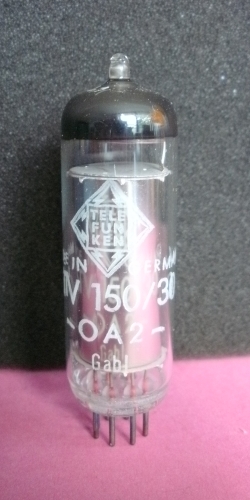

Foto_StV150-30_250

StV150/30

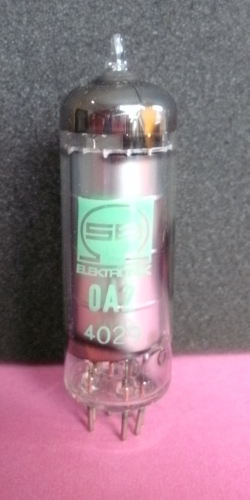

Foto_0A2_250

0 A 2

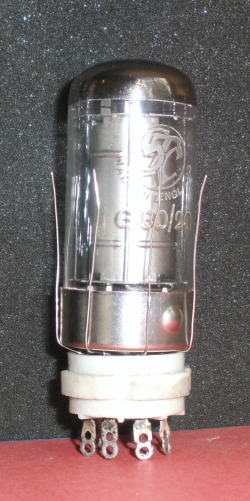

Foto_G180-2G_250

G180/2G auf Loktalsockel

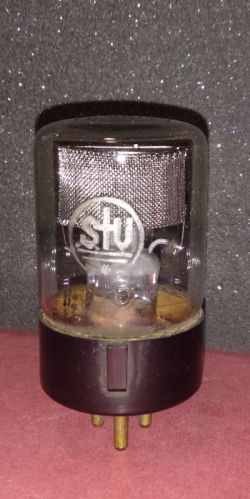

Foto_LK199_250

LK199

Die Sockel der vorgestellten Typen sind recht unterschiedlich. Man muss sich ggf. einen Zwischensockel selbst anfertigen.

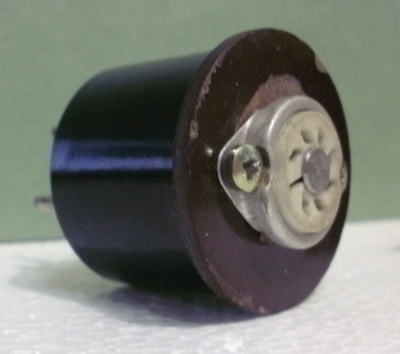

Foto_Sockel_Miniatur_400

Zwischensockel für StV150/30, AG 5211 etc.

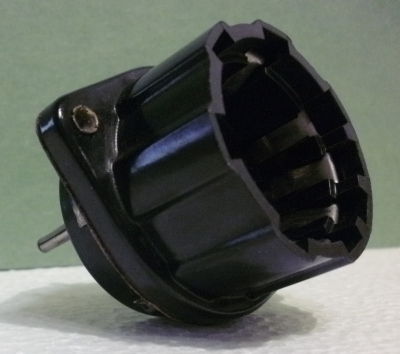

Foto_Sockel_Außen_400

Zwischensockel für 150 C 1
